Cuprins: Îndepărtare ↡ Instalare ↡
Figura 2.14. Acționarea supapei: 1 - Compensator hidraulic; 2 - Crackere de supape; 3 - Dispozitiv de reținere a arcului supapei; 4 - Arc supapă; 5 - Garnitură de etanșare a tijei supapei; 6 - Supapă.
Îndepărtare
1. Scoateți arborele cu came.
2. Scoateți fulia arborelui cu came.
3. Montați pistonul primului cilindru în TDC.
4. Scoateți bujiile incandescente.
5. Scoateți compensatoarele hidraulice 1 cu un extractor magnetizat (figura 2.14).
6. Dacă chiulasa este demontată, fixați cu șuruburi scutul pe chiulasa (săgeți) (figura 2.15a).

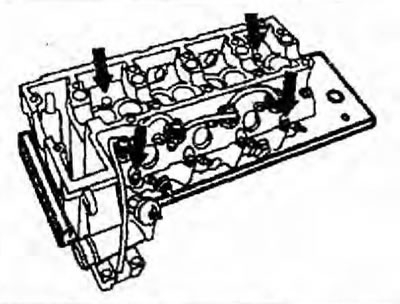

Figura 2.15a. Fixați scutul pe chiulasa cu șuruburi (săgeți).
7. Dacă chiulasa nu este scoasă, introduceți roata de blocare 01 (figura 2.156).

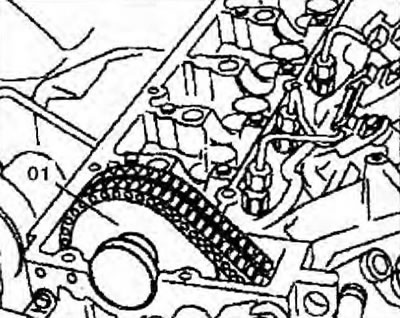

Figura 2.156. Introduceți roata de blocare 01.
8. Introduceți manșonul de ghidare 11 în orificiul pentru compensatorul hidraulic, înșurubați elementul de reținere cu rulmentul de susținere cu furca de reținere 17 în orificiul filetat al șurubului de montare a capacului și aliniați-le (figura 2.16).

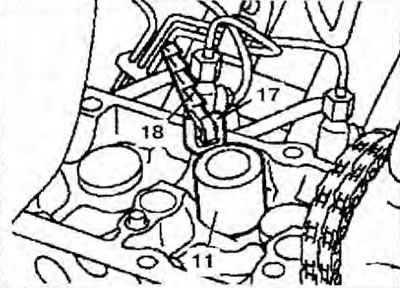

Figura 2.16. Introduceți manșonul de ghidare 11 în orificiul pentru compensatorul hidraulic, înșurubați elementul de reținere cu rulmentul de susținere cu furca de reținere 17 în orificiul filetat al șurubului de montare a capacului și aliniați-le.
9. Instalați furca de împingere 6 cu ajutorul manetei 3 (figura 2.17).

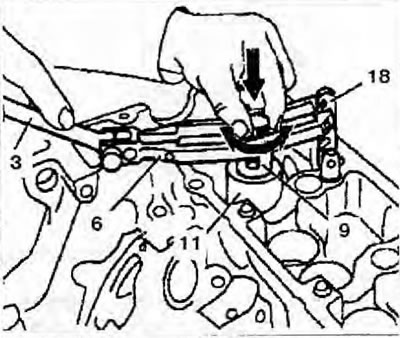

Figura 2.17. Instalați furca de împingere 6 cu ajutorul manetei 3.
10. Introduceți mandrina 9 în bucșa de ghidare 11. Atașați furca de împingere 6 la rulmentul de cuplare 18 și rotiți știftul de montare a mandrinei 9.
11. Apăsați ușor cu maneta de oprire 6 și după un timp rotiți încet șurubul ondulat din mandrina 9 (săgeată) până când perforatorul interior cu fălci se angrenează cu fisurile.
12. Apăsați ușor șurubul ondulat al mandrinei 9 cu degetul mare și apăsați furca de oprire 6 în jos până când se oprește complet (figura 2.18). Biscuiții sunt îndepărtați automat.

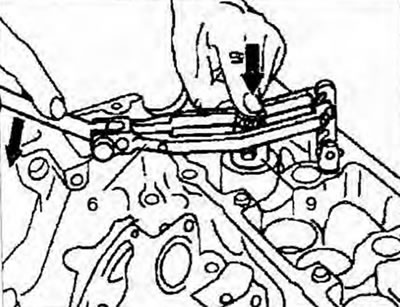

Figura 2.18. Apăsați ușor șurubul ondulat al mandrinei 9 cu degetul mare și apăsați furca de oprire 6 în jos până când se oprește complet.
13. Slăbiți furca de împingere 6 și scoateți-o.
14. Scoateți cartușul 9 cu biscuiții scoși.
15. Verificați dacă biscuiții sunt în mandrina 9, dacă nu, repetați operațiunile 10-13 (figura 2.19).

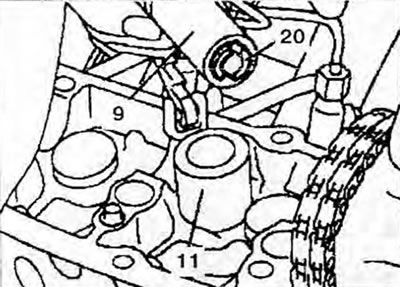

Figura 2.19. Verificați dacă există fisuri în cartușul 9.
16. Scoateți bucșa de ghidare 11.
17. Scoateți elementul de reținere superior al arcului 3 și arcul 4 (figura 2.20).

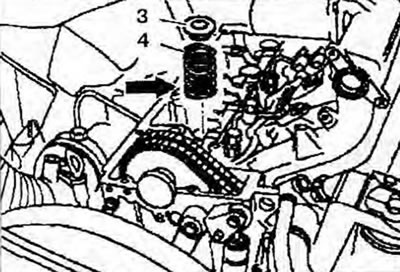

Figura 2.20. Scoateți elementul de reținere superior al arcului 3 și arcul 4.
18. Folosind un clește, trageți garnitura 5 a tijei supapei spre exterior (figura 2.21).

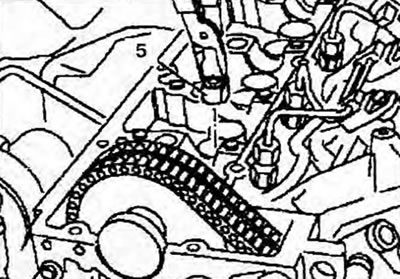

Figura 2.21. Folosind un clește, trageți afară garnitura 5 a tijei supapei.
19. Scoateți elementul de fixare inferior al arcului, verificați dacă există urme de coroziune și înlocuiți-l dacă este necesar. Verificați tija supapei pentru coroziune și înlocuiți-o dacă este necesar.
Instalare
20. Instalați capacul de protecție 12 pe tija supapei 6 și locașul de ulei (figura 2.22).

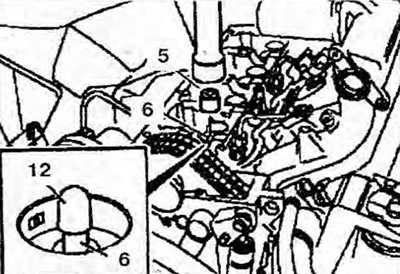

Figura 2.22. Instalați capacul de protecție 12 pe tija supapei 6.
21. Introduceți noua garnitură de etanșare a tijei supapei 5 în perforator și apăsați-o până se oprește.
22. Îndepărtați capacul de protecție 12.
23. Introduceți arcul și elementul de reținere superior al arcului.
24. Introduceți bucșa de ghidare 11 în chiulasă (figura 2.16).
25. Introduceți cartușul 9 cu biscuiți în; manșonul de ghidare 11, atașați furca de împingere 6 la rulmentul 18 și instalați-o apăsând ușor pe cele două șuruburi de montare ale cartușului 9 (figura 2.23).

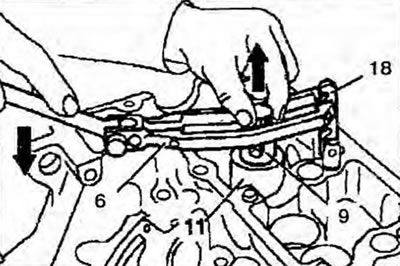

Figura 2.23. Introduceți mandrina 9 cu fisuri în manșonul de ghidare 11, atașați furca de împingere 6 la rulmentul 18 și instalați-o apăsând ușor pe cele două șuruburi de montare ale mandrinei 9.
26. Apăsați în jos furca de împingere 6 (săgeată). Ridicați șurubul ondulat 9 (săgeată), acest lucru va elibera presiunea furcii de împingere (biscuiții ar trebui să se întărească).
27. Verificați dacă fisurile sunt instalate corect 9 (figura 2.24). Dacă nu, repetați procedura descrisă la p. 3-8 și 19-21.
28. Scoateți toate echipamentele suplimentare de pe chiulasă.

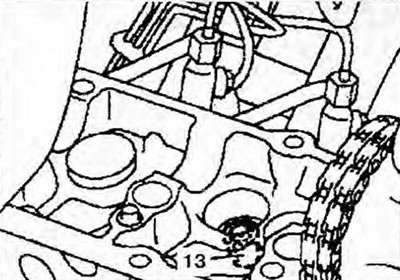

Figura 2.24. Verificați dacă fisurile 9 sunt instalate corect.
29. Instalarea ulterioară se efectuează în ordine inversă demontării.
