Îndepărtare
1. Scoateți chiulasa.
2. Scoateți arcurile supapelor și garniturile tijei supapei.
3. Scoateți supapele.
Examinare
4. Ștergeți supapele și efectuați o inspecție vizuală. Supapele cu discuri arse, înălțime insuficientă a discului supapei (b) sau tije deteriorate și/sau arse trebuie înlocuite (figura 2.25).
5. Măsurați alinierea tijelor supapelor și a scaunelor supapelor. Înlocuiți supapa dacă este necesar.

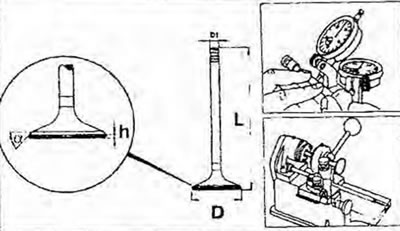

Figura 2.25. Dimensiunile supapei și măsurarea bătăii acesteia.
Lepuire
6. Rectificați scaunele supapelor.
7. Măsurați din nou bătaia tijei supapei și a scaunului supapei. Dacă este mai mare decât valoarea admisă sau înălțimea h este insuficientă, înlocuiți supapa. Dimensiunile valvei sunt date în tabelul 2.1.
8. Măsurați proeminența supapei din chiulasă.
9. Înlocuiți supapa și verificați dacă există scurgeri la aceasta.
Instalare
10. Instalarea se efectuează în ordine inversă demontării.
Tabelul 2.1. Dimensiunile valvei
| Parametri | Motoare 602.984/985 | ||
| Înălțimea plăcii de supapă h, mm | Supapă de evacuare, nouă | 1.75-2.05 | |
| Valoare admisă a supapei de evacuare | 1.6 | ||
| Supapă de admisie, nouă | 1.75-2.05 | ||
| Valoare admisă a supapei de admisie | 1.6 | ||
| Unghiul scaunului supapei α,° | Supapă de evacuare | 45°15' | |
| Supapă de admisie | 45°15' | ||
| Lățimea scaunului supapei, mm | Supapă de evacuare | 2 | |
| Supapă de admisie | 2 | ||
| Alinierea scaunului supapei și a tijei supapei, mm | Supapă de evacuare | 0.03 | |
| Supapă de admisie | 0.03 | ||
| Proeminența noii supape (a) cu inele de scaun noi, mm | Supapă de evacuare Supapă de admisie | 0.1-0.7 0.1-0.7 | 0.1 0.5 0.1-0.5 |
| Distanța de la capătul tijei supapei până la rulmentul arborelui cu came T, mm | 20.4-21.4 | ||
