Îndepărtare
1. Scoateți pistoanele.
2. Măsurați spațiul dintre segmenți și canelurile pistonului (figura 2.42).

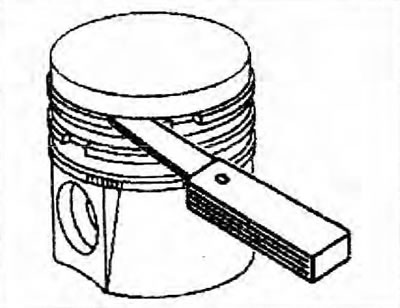

Figura 2.42. Verificarea jocului dintre segmenții / și canelurile pistonului.
3. Scoateți segmenții pistonului (figura 2.43).

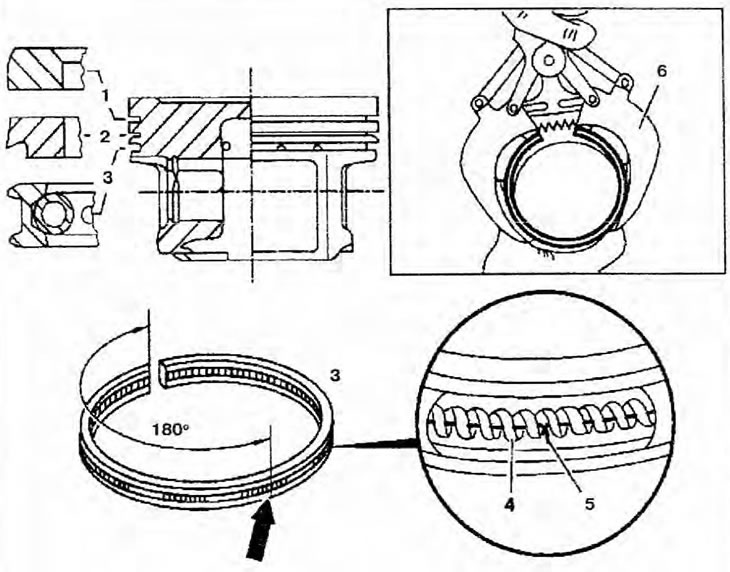

Figura 2.43. Segmenți de piston: 1 - Segment de compresie superior; 2 - Segment de compresie inferior; 3 - Inel raclor de ulei; 4 - Inelul elastic cilindric al inelului raclor de ulei; 5 - Crestături ale inelului racleur de ulei; 6 - Clește.
4. Măsurați spațiul dintre capetele inelelor (figura 2.44).
[Publicație retipărită din această resursă: MercedesMan]

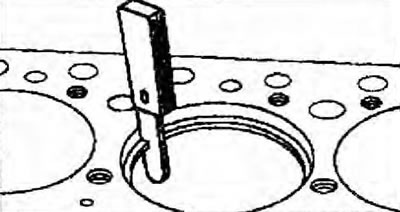

Figura 2.44. Verificarea spațiului dintre capetele inelelor.
Instalare
5. Instalarea se efectuează în ordine inversă demontării.
