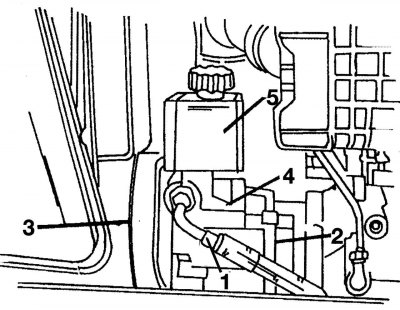

Figura 264. Amplasarea pompei de servodirecție și a rezervorului acesteia la un motor diesel fără turbocompresor: 1 - furtun flexibil de înaltă presiune; 2 - furtun de retur; 3 - scripete și curea de transmisie; 4 — pompă de servodirecție; 5 — rezervor de servodirecție
Figura 265. Amplasarea pompei de servodirecție și a rezervorului acesteia la un motor diesel turbo: 1 - furtun flexibil de înaltă presiune; 2 - furtun de retur; 3 - scripete și curea de transmisie; 4 — pompă de servodirecție; 5 — rezervor de servodirecție
Suportul pompei variază în funcție de modificare. Prin urmare, următoarea descriere trebuie comparată cu recomandările pentru tipul de motor instalat. Figura 264 prezintă amplasarea pompei pe un motor diesel fără turbocompresor. În Figura 265, pompa este prezentată pe un motor turbo. Pentru a începe lucrul, trebuie să eliberați partea din față a mașinii. Pompa servodirecției trebuie demontată în următoarea ordine:

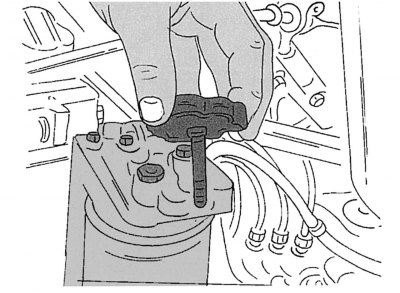

Figura 263. Verificarea nivelului lichidului de servodirecție
(Articol bazat pe date de pe site: MERCEDESMAN.ru)
- deșurubați capacul rezervorului de servodirecție (vezi figura 263) și pompați fluidul din sistemul de acționare hidraulică. În același timp, nu permiteți ca lichidul să intre în contact cu piesele vopsite ale mașinii. Cea mai bună metodă de a pompa lichidul este cu un balon de cauciuc, al cărui vârf este coborât în rezervor;
- deșurubați piulița de racord a furtunului flexibil 1 (vezi figura 264 și 265) presiune înaltă. Sub el se află un inel de etanșare. La asamblare, strângeți piulița la un cuplu de 35–40 N·m;
- slăbiți șuruburile care fixează fulia 3 a pompei de servodirecție, împiedicând fulia să se rotească. La motoarele pe benzină și diesel fără turbocompresor, scoateți mai întâi furtunul de admisie a aerului;
- scoateți cureaua de transmisie (vezi secțiunea "Sistem de răcire") și scoateți fulia;
- deșurubați pompa 4. Scoateți-o și scurgeți orice lichid rămas în interior.
Asamblarea se efectuează în ordine inversă. Strângeți șuruburile de montare a pompei la 21 N·m și șuruburile fuliei la 30 N·m. După finalizarea asamblării, umpleți sistemul cu fluid așa cum este descris mai sus și aerisiți.
