Az érzékelő működése az úgynevezett Nernst-potenciál mérésén alapul, amely arányos az oxigénionok koncentrációjával a szabályozott gázkörnyezetben.
Az oxigénérzékelő érzékelő eleme (G3/2) egy Nernst-elem és (41a) egy diffúz elem (41b) kombinációjából áll (ionpumpa), amely ionokat mozgat a katódról az anódra. A mérések pontosságának növelése érdekében összehasonlítják a környező levegő oxigénkoncentrációját. Erre a célra az érzékelő egy légcsatornával (41d) rendelkezik.
Az érzékelő kielégítő mérési pontosságot biztosít az 1-es áttételnél (0,7 < k < 4,0) tartományon belül.
Az érzékelő stabil működésének feltétele az állandó hőmérséklet. Erre a célra az érzékelő egy fűtővel van felszerelve, amely folyamatosan 750°C körül tartja az érzékelő hőmérsékletét.
Az X=1 arány a Nernst-elem U - 450 mV feszültségének felel meg.

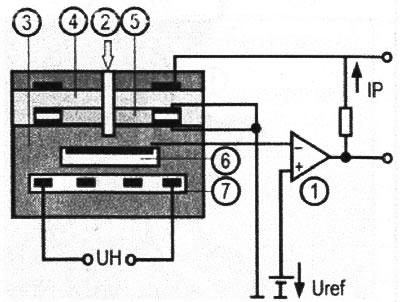

VN 9.031 Oxigénérzékelő kapcsolási rajza 48. Vezérlő áramkör; 81. OG áramlás; 41a. Nernst-elem; 41b. Ionpumpa; 41 másodperc. Diffúziós rés; 41d. Légcsatorna; 41. Fűtőberendezés; IP. Ionpumpa áram; UH. Fűtőfeszültség; Uref. Összehasonlító feszültség

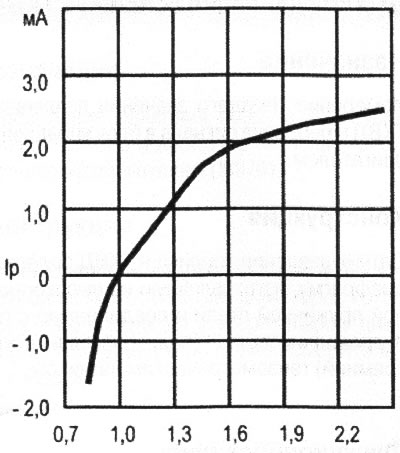

VN 9.032 Ionpumpa áram λ függvényében. Ionpumpa jel (IP). IP. Ionpumpa áram (mA)
Az eredeti cikk a portálon található mercedesman.ru

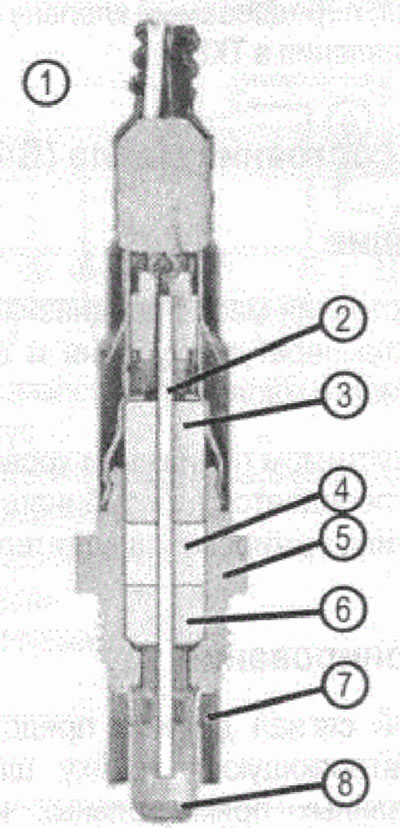

VN 9.033 1. Bemeneti oxigénérzékelő G3/2; 2. Érzékeny elem; 3. Felső szigetelő; 4. Tömítőanyag; 5. Érzékelőház; 6. Alsó szigetelő; 7. Külső védőcső; 8. Belső védőcső
