A szelep a HPTC hátuljába van csavarozva.

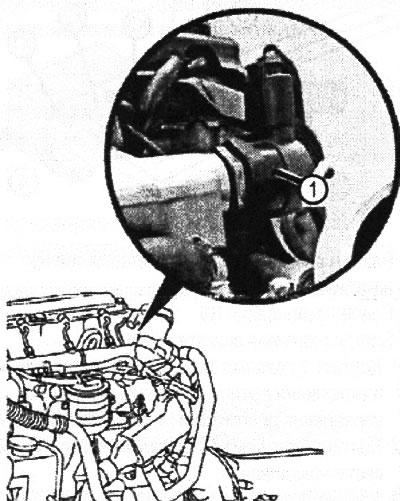

VN 9.039 1. Nyomásszabályozó szelep a nagynyomású üzemanyagrendszerben Y74
Szelep kialakítás

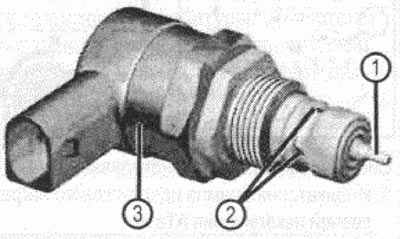

VN 9.040 1. Üzemanyag-beömlőnyílás nagynyomású; 2. Üzemanyag-leeresztő furatok a visszatérő vezetékben; 3. Nyomásszabályozó szelep a nagynyomású üzemanyag-szivattyúban Y74
Működés

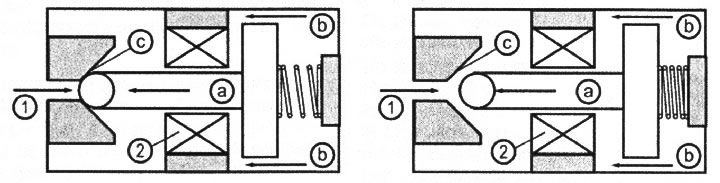

A működési elv az ábrán látható VN 9.041
VN 9.041 Nyomásszabályozó szelep a nagynyomású üzemanyagrendszerben Y74. Működési elv; 1. Üzemanyag-beömlőnyílás; 2. Mágnesszelep; a. A mágnesszelep által kifejtett erő; B. A rugó által kifejtett erő; c. Gömbcsapülés
Üzemanyag-ellátó szelep a nagynyomású üzemanyag-szivattyúban
Az üzemanyag-ellátás szabályozó szelepe (Y94) az üzemanyag-befecskendező szivattyú nyomásszabályozó szelepével (Y74) együtt szabályozza az üzemanyagnyomást az üzemanyag-befecskendező szivattyúban (M41), és leállítja az üzemanyag-ellátást az üzemanyag-befecskendező szivattyú dugattyúihoz, amikor a motor leáll.
A nagynyomású üzemanyag-szivattyú üzemanyag-ellátó szelepe a nagynyomású üzemanyag-szivattyú pereméhez van rögzítve.

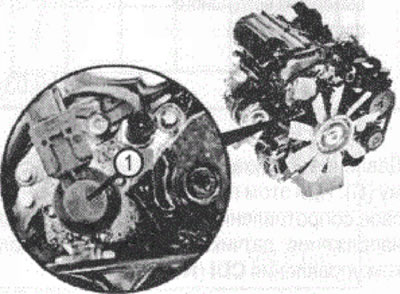

VN 9.042 1. Y94 üzemanyag-szabályozó szelep

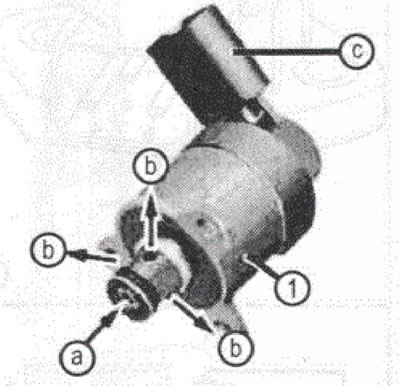

VN 9.043 1. Y94 üzemanyag-szabályozó szelep; a. Üzemanyag-ellátás; B. Állítható üzemanyagtálca; c. Elektromos csatlakozó
Szelep működése
Az üzemanyag-rásegítő szivattyú által szállított üzemanyag belép az üzemanyag-befecskendező szivattyú karimájába, csatornáin keresztül az üzemanyag-hőmérséklet-érzékelőn (1) keresztül az üzemanyag-ellátó szabályozó szelephez (2) és az üzemanyag-nyomáscsökkentő szelephez (23).
Az üzemanyag-ellátó szabályozó szelep (2) a CDHN3/9) vezérlőegység által küldött jeleknek megfelelően változtatja az üzemanyag-áramlást.

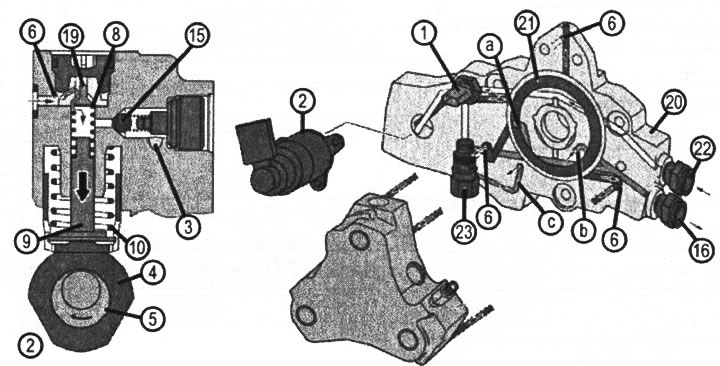

VN 9.044 1. B50 üzemanyag-hőmérséklet-érzékelő; 2. Üzemanyag-ellátó szelep Y94; 3. Nagynyomású csatorna; 4. Bütyköstárcsa; 5. Excentrikus tengely; 6. Üzemanyag-ellátás a nagynyomású körhöz; 8. Szeleprugó; 9. Dugattyúk; 10. Dugattyúrugók; 15. Gömbcsap; 16. Visszaáramlás; 19. Szelep; 20. Üzemanyag-befecskendező szivattyú karimája; 21. Gyűrűs csatorna; 22. Üzemanyag-ellátás; 23. Üzemanyagnyomás-csökkentő szelep; a. Nulla előtolási fojtószelep; b. Kenő- és szellőzőnyílás; c. Kenőanyag-ellátás
