Ha a vákuum a légszűrő kimeneténél túl magas, a CDI vezérlőegység (N3/9) jelet generál a műszerfalban található "Légszűrő szennyezett" jelzőfény (A1e27) bekapcsolásához.

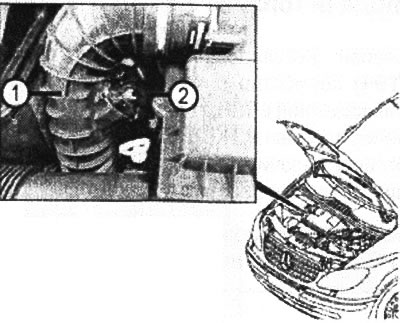

VN 9.034 1. Szűrő kimeneti csatorna; 2. Légszűrő kimeneti nyomásérzékelője (B2S/5)
A légnyomás hat a membránra (C), aminek következtében a piezorezisztorok megváltoztatják az ellenállásukat. Az érzékelő kimeneti feszültségének változását a CDI vezérlőegység (N3/9) rögzíti.
VN 9.035 1. Test; 2. A mért nyomás megadása; 3. Rekeszizom; 4. Légszűrő kimeneti nyomásérzékelő (B28/5)
