463.323 (M612) modellek

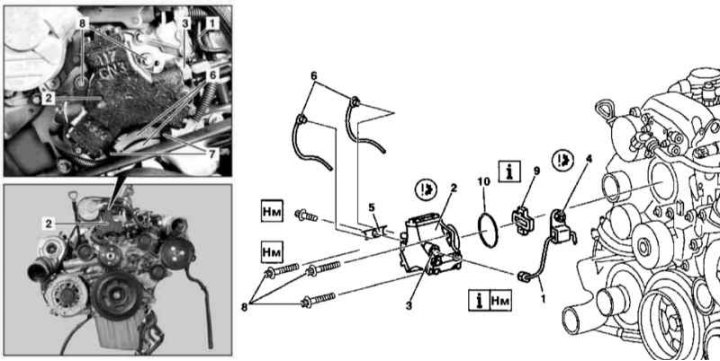

A befecskendező szivattyú telepítési adatai (M612)
1 - Nyomóvezeték; 2 - befecskendező szivattyú; 3 - Menetes idom; 4, 5 - Konzolok; 6 - Üzemanyag-visszavezető vezeték; 7 - bilincsek; 8 - Csavarok; 9 - Meghajtó elem; 10 - O-gyűrű
1. Távolítsa el a hengerfejburkolat burkolatait.
2. Távolítsa el a segédhajtószíjat (lásd a fejezetet Motor).
3. Csavarozza le a nyomóvezetéket (1) a befecskendező szivattyúról (2), - ne lazítsa meg a menetes idomot (3), amelyet egy második kulccsal meg kell akadályozni az elfordulástól. Válasszuk le a tartót (4) a tápegység emelőszeméről.
4. Távolítsa el a tartót (5) a szivattyúegységről (2).
5. Oldja ki a rögzítő bilincseket (7), és mozgassa azokat az üzemanyag-visszavezető vezeték (6) felé.
6. Válassza le a visszatérő vezetéket (6) a befecskendező szivattyúról (2) – készüljön fel a kiömlött üzemanyag összegyűjtésére.
Jegyzet. A tömítőgyűrűt ki kell cserélni.
7. Távolítsa el a csavarokat (8), és távolítsa el a befecskendező szivattyú egységet (2).
Figyelem! A befecskendező szivattyút nem lehet szétszerelni! Szükség esetén a hajtóelem (9) eltávolítható róla (készítsen elő egy csere O-gyűrűt (10).
8. A beszerelés fordított sorrendben történik. Ne felejtse el cserélni a tömítőelemeket, ügyeljen arra, hogy az illeszkedő felületek tiszták legyenek, és a hajtóelem (9) megfelelően illeszkedjen.
Jegyzet. A kopott hajtóelemet (9) a befecskendező szivattyú meghajtásának közbenső lánckerekével együtt cseréljük ki.
9. Végül törölje ki a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
463.333 (M628) modellek

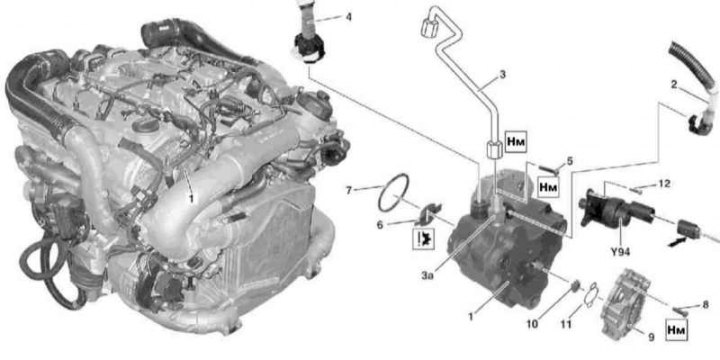

Az M628 motor befecskendező szivattyújának beépítési részletei (1/2)
1 - befecskendező szivattyú; 2 - Üzemanyag-ellátó vezeték; 3 - Befecskendező szivattyú nyomóvezeték; 3a - Menetes idom; 4 - Üzemanyag-visszavezető vezeték; 5 - Csavar; 6 - Lebegő befecskendezési szögű előre tengelykapcsoló; 7 - O-gyűrű; 8 - Csavar; 9 - Előüzemanyag-szivattyú; 10 - Meghajtó elem; 11 - O-gyűrű; 12 - Csavar; Y94 - Keverékminőség-szabályozó szelep

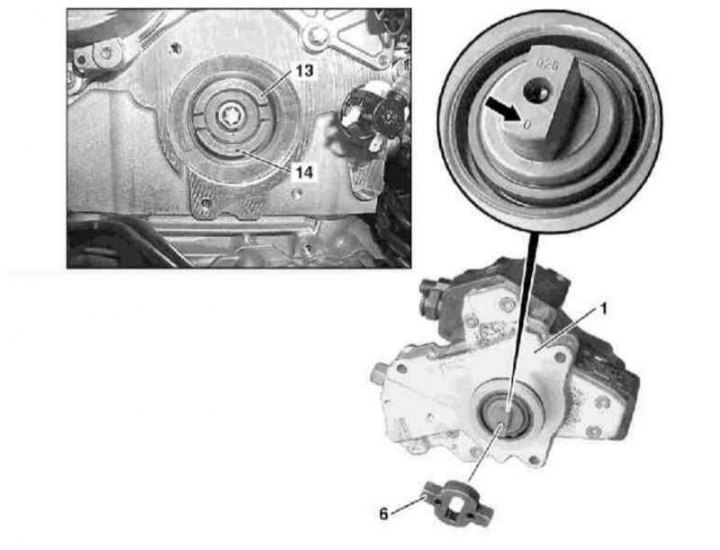

Az M628 motor üzemanyag-befecskendező szivattyújának beépítési részletei (2/2)
1 - befecskendező szivattyú; 6 - Lebegő befecskendezési szögű előre tengelykapcsoló; 13 - A befecskendező szivattyú meghajtásának közbenső lánckereke centrifugális korrektorral; 14 - Fészek
1. Távolítsa el a légszűrőt és a fojtószelep működtetőt a felső légcsatornákkal (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
2. Csavarozza le a nyomóvezetéket (3) és az üzemanyag visszatérő vezetéket (4) a befecskendező szivattyúról (1) - készítse elő a cseretömítő elemeket (kúp és gyűrű).
Jegyzet. A menetes szerelvényt (3a) egy második csavarkulccsal meg kell akadályozni, hogy elforduljon.
3. Válassza le a kommunikációs vezetéket (nyíl) a keverékszabályozó szelepről (Y94).
4. Távolítsa el a csavarokat (5), és távolítsa el a befecskendező szivattyú egységet (1).
Figyelem! Ne nyissa ki a befecskendező szivattyú egységet, ha szükséges, távolítsa el az úszó tengelykapcsolót (6)!
5. Mérje fel a tengelykapcsoló (6) kopottságát, szükség esetén cserélje ki (a befecskendező szivattyú köztes hajtóművével és a centrifugális korrektorral (13) szerelve).
6. A beszerelés fordított sorrendben történik - ügyeljen arra, hogy a befecskendező szivattyú beszerelésekor a közbenső lánckerék aljzata (14) a nullajellel (nyíl) azonos irányba legyen elfordítva. Ne felejtse el kicserélni a feszítő tömítőelemét. Ne felejtse el kicserélni az összes tömítőelemet, és ügyeljen arra, hogy az illeszkedő felületek tiszták legyenek.
7. Végül törölje a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
