463.323 (M612) modellek
Autópálya

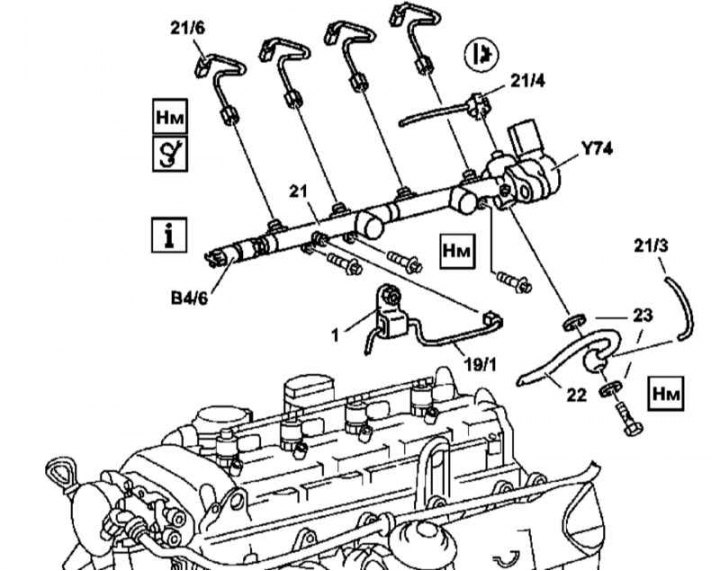

Üzemanyag-elosztó vezeték beszerelésének részletei (M612)
1 - Nyomóvezeték tartókonzolja; 19/1 - Befecskendező szivattyú nyomóvezeték; 21 - Üzemanyag-vezeték; 21/3 - Olajleeresztő vezeték; 21/4 - Üzemanyag-visszavezető vezeték; 21/6 - Üzemanyag-befecskendező vezetékek; 22 - Hűtő üzemanyag visszatérő vezeték; 23 - O-gyűrűk; B4/6 - Üzemanyagvezeték nyomásérzékelő; Y74 - Nyomásszabályozó szelep
1. Távolítsa el a hengerfejburkolat burkolatait.
2. Válassza le az elektromos vezetékeket az érzékelőről (B4/6) és a nyomásszabályozó szelepről (Y74).
3. Távolítsa el az üzemanyag-befecskendező vezetékeket (21/6).
4. Válassza le a nyomás- (19/1) és a visszatérő (21/4) vezetéket az üzemanyag-vezetékről (21), használjon egy második csavarkulcsot, hogy megakadályozza a hollandi anyát.
5. Távolítsa el az üzemanyag visszatérő vezetéket a hűtőről (22) és az olaj visszatérő vezetéket (21/3), - készítse elő a csere O-gyűrűket.
6. Távolítsa el az üzemanyagvezetéket (21), ha szükséges, távolítsa el a befecskendezőket (lásd alább).
7. A beszerelés fordított sorrendben történik - ne felejtse el cserélni a tömítőelemeket.
8. Végül indítsa be a motort, és ellenőrizze az üzemanyag-út alkatrészeit szivárgásra, törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
Injektorok

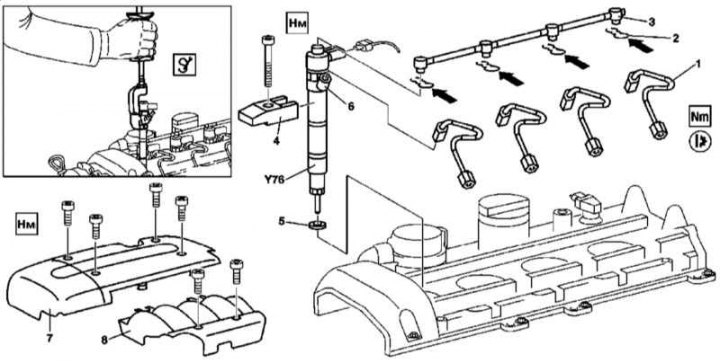

A befecskendező szelep beszerelésének részletei (M612)
1. Távolítsa el a hengerfejburkolat kárpitpaneleit (7 és 8).
2. Válassza le az elektromos vezetékeket az injektorokról (Y76).
3. Távolítsa el az üzemanyag-vezetékeket (1).
4. Oldja ki a bilincseket (2) és távolítsa el az olajleeresztő vezetéket (3) – használjon osztott fejű villáskulcsot.
5. Oldja ki a bilincseket (2) és kösse le az olajleeresztő vezetéket (3), - a bilincseket (2) ki kell cserélni.
6. Távolítsa el a bilincseket (4) és távolítsa el az injektorokat (Y76).
7. A beszerelés fordított sorrendben történik - ne felejtse el cserélni a tömítőelemeket.
8. Végül indítsa be a motort, és ellenőrizze az üzemanyag-út alkatrészeit szivárgásra, törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
463.333 (M628) modellek
Autópálya

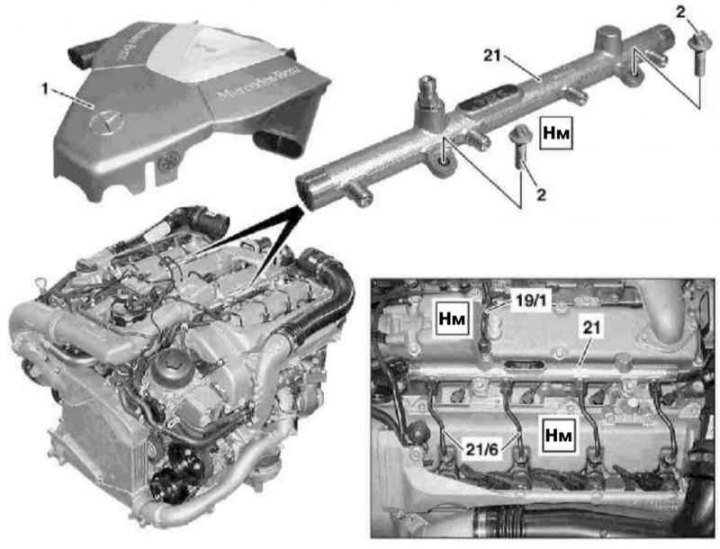

Üzemanyag-elosztó vezeték beszerelésének részletei (M628)
1 - Légtisztító; 2 - Csavarok; 19/1 - Nyomóvezeték/szelepblokk/tüzelőanyag-vezeték; 21 - Üzemanyag-vezeték; 21/6 - Üzemanyag-befecskendező vezetékek
1. Távolítsa el a légszűrőt (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
2. Távolítsa el a befecskendező szelep üzemanyag-vezetékeit (21/6) és az üzemanyagnyomás-vezetéket (19/1).
3. Távolítsa el a csavarokat (2) és távolítsa el az üzemanyagvezetéket (21).
4. A beszerelés fordított sorrendben történik - csak a nyomóvezetékek felszerelése után húzza meg a rögzítőcsavarokat.
5. Végül indítsa be a motort, és ellenőrizze, hogy az üzemanyag-út alkatrészein nincs-e szivárgás, törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
Injektorok

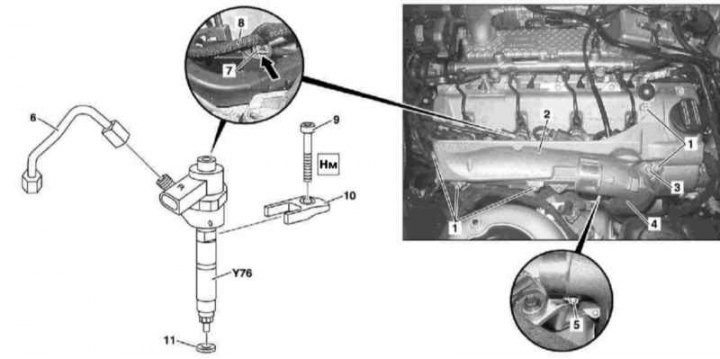

A befecskendező szelep beszerelésének részletei (M628)
1 - Csavar; 2 - Fedél; 3 - Csavar; 4 - A töltőút bemeneti légcsatornája; 5 - Csavar; 6 - Befecskendező üzemanyag-vezeték; 7 - Zár; 8 - Olajleeresztő vezeték; 9 - Csavar; 10 - Zár; 11 - O-gyűrű; Y76 - Injektor
1. Távolítsa el a légszűrőt (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
2. Távolítsa el a légbeszívó egységet a MAF-érzékelővel (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
3. Csavarja ki és mozdítsa el a bal oldali bemeneti légcsatornát (4) (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
4. Távolítsa el a jobb és a bal injektor fedelét (2).
5. Válassza le az elektromos vezetékeket és az üzemanyag-vezetékeket (6) az injektorokról.
6. Oldja ki a bilincseket (7), majd távolítsa el és távolítsa el az olajleeresztő vezetéket (8).
Figyelem! A bilincseket hiba nélkül ki kell cserélni!
7. Távolítsa el a bilincseket (10) és távolítsa el az injektorokat (Y76).
8. A beszerelés fordított sorrendben történik - ne felejtse el cserélni a tömítőelemeket.
9. Végül indítsa be a motort, és ellenőrizze, hogy az üzemanyag-út alkatrészein nincs-e szivárgás, törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
