Az üzemanyag-elosztó vezeték felszerelésének részletei a 163.113-as modelleken (612-es sorozatú motor)
1 - Nyomóvezeték tartókonzolja; 19/1 - Befecskendező szivattyú nyomóvezeték; 21 - Üzemanyag-vezeték; 21/3 - Olajleeresztő vezeték; 21/4 - Üzemanyag-visszavezető vezeték; 21/6 - Üzemanyag-befecskendező vezetékek; 22 - Hűtő üzemanyag visszatérő vezeték; 23 - O-gyűrűk; B4/6 - Üzemanyagvezeték nyomásérzékelő; Y74 - Nyomásszabályozó szelep
1. A tüzelőanyag-elosztó vezeték felszerelésének részletei a 163.113-as modelleken (612-es sorozatú motor) ábrán láthatók, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hengerfejburkolat burkolatait.
3. Válassza le az elektromos vezetékeket az érzékelőről (B4/6) és a nyomásszabályozó szelepről (Y74).
4. Távolítsa el az üzemanyag-befecskendező vezetékeket (21/6).
5. Távolítsa el a nyomás- (19/1) és a visszatérő (21/4) vezetékeket az üzemanyag-vezetékről (21).
6. Távolítsa el a hűtő üzemanyag visszatérő vezetékét (22) és az olaj visszatérő vezetékét (21/3).
7. Távolítsa el az üzemanyag-vezetéket, ha szükséges, távolítsa el az injektorokat (lásd alább).
8. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni az összes tömítőelemet.
9. Végül indítsa be a motort, és ellenőrizze, hogy az üzemanyag-út alkatrészein nincs-e szivárgás, törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
Injektorok
A 163.113-as modellek befecskendezőinek beszerelésének részletei (612-es sorozatú motor)
1. A 163.113-as modellek befecskendezőinek beszerelésének részletei (612-es sorozatú motor) ábrán láthatók, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hűtőrendszer tágulási tartályát.
3. Távolítsa el a hengerfejburkolat kárpitpaneleit (7 és 8).
4. Válassza le az elektromos vezetékeket az injektorokról (Y76).
5. Oldja ki a bilincseket (2), és távolítsa el az olajleeresztő vezetéket (3).
6. Távolítsa el a bilincseket (4) és távolítsa el az injektorokat (Y76).
7. A beszerelés fordított sorrendben történik - ne felejtse el cserélni a tömítőelemeket.
8. Végül indítsa be a motort, és ellenőrizze az üzemanyag-út alkatrészeit szivárgásra, törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
Modellek 163.128
Autópálya

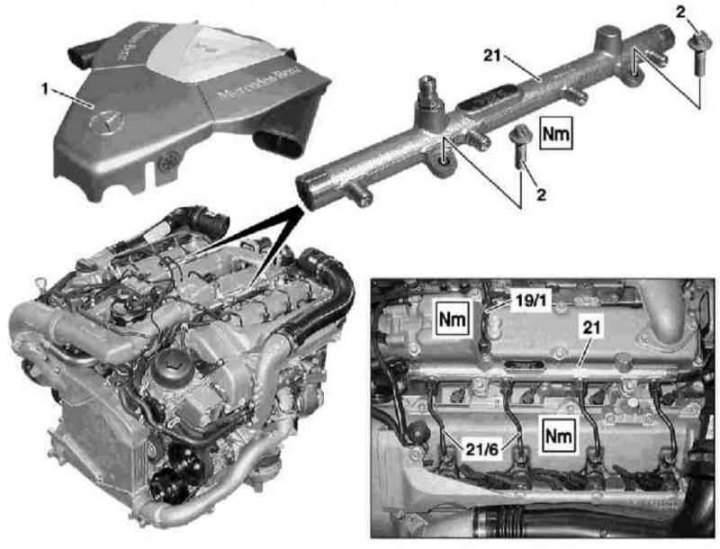

Az üzemanyag-elosztó vezeték beszerelésének részletei a 163.128-as modelleken (628-as sorozatú motor)
1 - Légtisztító; 2 - Csavarok; 19/1 - Nyomásvezeték szelepblokk/üzemanyagvezeték; 21 - Üzemanyag-vezeték; 21/6 - Üzemanyag-befecskendező vezetékek
1. A tüzelőanyag-elosztó vezeték beszerelésének részletei a 163.128-as modelleken (628-as sorozatú motor) ábrán láthatók, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a levegőelosztót (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
3. Távolítsa el a befecskendező szelep üzemanyag-vezetékeit (21/6) és az üzemanyagnyomás-vezetéket (19/1).
4. Távolítsa el a csavarokat (2) és távolítsa el az üzemanyagvezetéket (21).
5. A beszerelés fordított sorrendben történik - csak a nyomóvezetékek felszerelése után húzza meg a rögzítőcsavarokat.
6. Végül indítsa be a motort, és ellenőrizze az üzemanyag-út alkatrészeit szivárgásra, törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
Injektorok
Részletek az injektorok beszereléséhez a 163.128-as modelleken (628-as sorozatú motor)
1 - Csavarok; 2 - Fedél; 3 - Csavar; 4 - A töltőút bemeneti légcsatornája; 5 - Csavar; 6 - Befecskendező üzemanyag-vezeték; 7 - Zár; 8 - Olajleeresztő vezeték; 9 - Csavar; 10 - Zár; 11 - O-gyűrű; Y76 - Injektor
1. A 163.128-as modellek befecskendezőinek beszerelésének részletei (628-as sorozatú motor) ábrán láthatók, amely a szövegben található összes hivatkozást tartalmazza.
(A portál adatain alapuló anyag MERCEDESMAN)
2. Távolítsa el a levegőelosztót (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
3. Távolítsa el a bal oldali légcsatornát (4).
4. Távolítsa el a bal első kereket és a kerékjáratvédő szekrényt.
5. Csatlakoztassa le a beszívott levegő csatornát a hengerfejburkolatról, és mozgassa oldalra.
6. Távolítsa el a jobb és a bal injektor fedelét (2).
7. Válassza le az elektromos vezetékeket és az üzemanyag-vezetékeket (6) az injektorokról.
8. Oldja ki a bilincseket (7), majd távolítsa el és távolítsa el az olajleeresztő vezetéket (8).
Figyelem! A bilincseket hiba nélkül ki kell cserélni!
9. Távolítsa el a bilincseket (10) és távolítsa el az injektorokat (Y76).
10. A beszerelés fordított sorrendben történik - ne felejtse el cserélni a tömítőelemeket.
11. Végül indítsa be a motort, és ellenőrizze az üzemanyag-út komponenseit szivárgásra, törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
