463.323 (M612) modellek

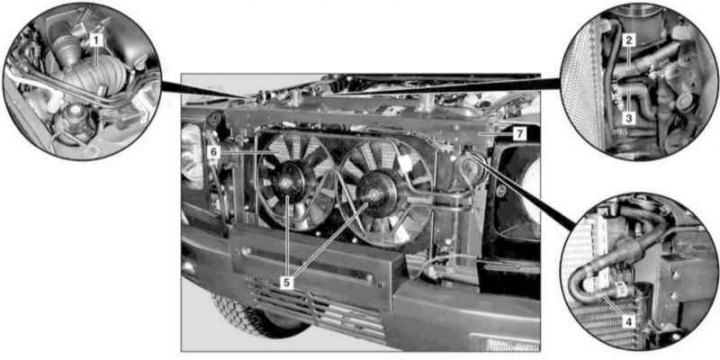

Alacsony hőmérsékletű hűtő beépítési alkatrészei (463.323)
1 - Levegő bemenet; 2, 3 - Hűtőútvonalak; 4 - Túlfolyó tömlő; 5 - Kiegészítő ventilátor; 6 - Alacsony hőmérsékletű hűtő; 7 - Az elülső vég felső keresztirányú gerendája
1. Emelje fel a járművet, és helyezze az emelőállványokra.
2. Távolítsa el a forgattyúház védelmét.
3. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
4. Távolítsa el a hűtőrácsot (lásd a fejezetet Test).
5. Távolítsa el a levegőbeömlőt (1).
6. Szerelje le az elülső vég felső keresztirányú gerendáját (7) a motorháztető reteszelő retesszel és annak kioldó meghajtókábelével együtt (lásd a fejezetet Test).
7. Válassza le a hűtőfolyadék-vezetékeket (2 és 3) és a túlfolyótömlőt (4).
8. Távolítsa el a kiegészítő ventilátor szerelvényt (lásd a fejezetet Hűtő-, fűtés-, szellőző- és klímarendszerek).
9. Nyomja előre, majd felfelé, hogy eltávolítsa a kiegészítő hűtőegységet (6).
10. A beszerelés fordított sorrendben történik.
11. Végül törölje a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
463.333 (M628) modellek

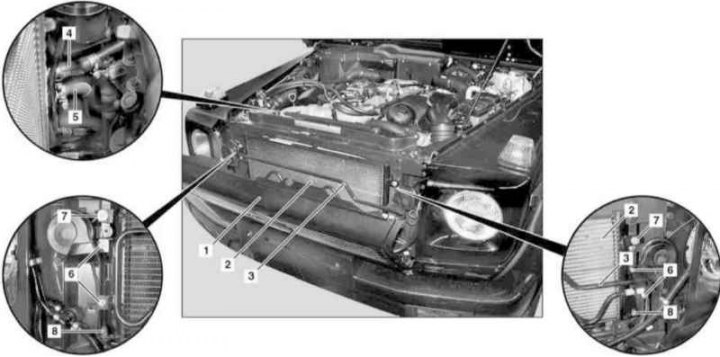

Alacsony hőmérsékletű hűtő beépítési alkatrészei (463.333)
1 - Hűtőrács; 2 - Alacsony hőmérsékletű hűtő; 3, 4, 5 - Hűtőútvonalak; 6, 7 - Dió; 8 - Gumitámaszok
1. Emelje fel a járművet, és helyezze az emelőállványokra.
2. Távolítsa el a forgattyúház védelmét.
3. Távolítsa el a ventilátoregység burkolatát.
[Eredeti információforrás: Mercedesman.ru]
4. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
5. Válassza le a hűtőút tömlőit (4 és 5), és oldja ki a vezeték szerelvény csatlakozóját (3).
6. Oldja ki az anyákat (7), és távolítsa el az alacsony hőmérsékletű hűtőegységet (2).
7. A beszerelés fordított sorrendben történik.
8. Végül ellenőrizze, hogy a hűtőrendszer alkatrészein nincsenek-e szivárgás jelei.
