111-es sorozatú motor szívócső szerelési alkatrészei
19 - Bemeneti cső; 19/1 - Rögzítőcsavar; 19/2 - Rögzítő csavar; 19/3 - Tömítő tömítések; 32/4 - Összekötő rúd; 32/13 - Csavar
M111
1. A 111-es sorozatú motor szívócsonkjának beépítésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a légszűrő bypass csövét.
4. Válassza le a vákuum- és elektromos vezetékeket.
5. Távolítsa el az üzemanyag-vezetéket a befecskendező szelepekkel együtt (lásd a fejezetet Üzemanyag-elosztó vezeték és befecskendező szelepek eltávolítása és felszerelése).
6. Oldja ki a motor elektromos vezetékeit a szívócsatorna közbenső bilincseiről.
7. Válassza le a huzalozást a főtengely helyzet (CKP) és a kopogás (KS) érzékelőkről.
8. Válassza le az 50. áramkört az indítóról.
9. Távolítsa el az alapjárati fordulatszám-szabályozó (ISC) működtetőt.
10. Válassza le a fojtószelep-kábelt a szívócsőről.
11. Lazítsa meg a rögzítőcsavarokat (19/1) és az anyákat (19/2), és távolítsa el a bemeneti csőszerelvényt (19).
12. A beszerelés fordított sorrendben történik.
13. Végül ellenőrizze, hogy az alapjárati fordulatszám megfelelően van-e beállítva, és hogy a fojtószelep működtető megfelelően működik-e.
M112/113

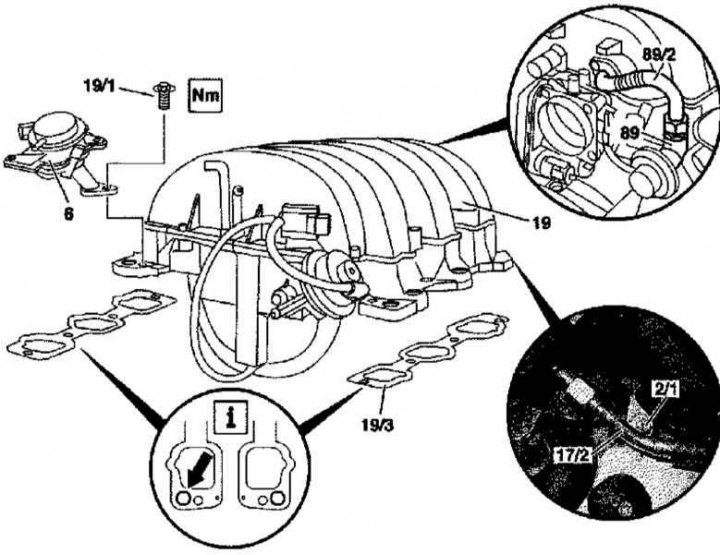

112-es és 113-as sorozatú motor szívócső beépítési alkatrészei
Nyíl - Furat kombinált szelep beszereléséhez
1. A 112-es és 113-as sorozatú motorok szívócsonkjának beépítésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Az elektronikus gyújtáskapcsolóval (EIS) felszerelt modelleken vegye ki a kulcsot a gyújtáskapcsolóból.
3. Távolítsa el a hengerfejburkolat burkolatát/légszűrőjét.
4. Távolítsa el a beszívott levegő csőszerelvényét a levegőtömeg-érzékelővel (MAF).
5. Válassza le a tápvezetéket (17/2) az üzemanyag-elosztóról.
6. Távolítsa el az üzemanyag-vezetéket a befecskendező szelepekkel együtt (lásd a fejezetet Üzemanyag-elosztó vezeték és befecskendező szelepek eltávolítása és felszerelése).
7. Távolítsa el a hengerfejburkolatot rögzítő csavarokat (2/1).
8. Válassza le a vákuumvezetékeket a szívócsőről (19).
9. Húzza ki az elektromos csatlakozókat.
10. Csavarja le a hollandi anyát, és válassza le a vezetéket (89/2) a kipufogógáz-visszavezető (EGR) szelepről (89).
11. Távolítsa el a csavart (19/1), és távolítsa el a kombinált szelepegységet (6).
12. Távolítsa el a bemeneti csövet (19).
13. A beszerelés fordított sorrendben történik.
