111-es sorozatú motor főtengely lánckerék beszerelési alkatrészei
Láncvezető beépítési részletek a 111-es sorozatú motor hengerfején
M111
Főtengely lánckerék
1. A 111-es sorozatú motor főtengely lánckerekének beszerelésének részleteit az illusztráció mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el az olajteknőt (lásd a részt Kenőrendszer karbantartása).
3. Távolítsa el az időzítő fedelét (lásd a részt Az időzítő meghajtó fedeleinek eltávolítása és felszerelése).
4. Csavarja le az olajszivattyú meghajtásának lánckerekét (6), vagy távolítsa el a szivattyú egységet (lásd a részt Kenőrendszer karbantartása).
5. Távolítsa el az olajszivattyú hajtóláncát (8).
6. Távolítsa el a gázelosztó láncot (lásd a fejezetet A gázelosztó lánc cseréje), - a lánc eltávolításához a főtengely lánckerekéről (11), mozgassa oldalra a feszítőrudat.
7. Egy lehúzóval (06) távolítsa el a főtengely lánckerekét (11).
8. A beszerelés fordított sorrendben történik. Ha szükséges, a lánckereket fel kell melegíteni, mielőtt a tengelycsapra helyezné, azt is, hogy a szegmenskulcsok (12) megfelelően illeszkedjenek a befogadó horonyba. Láncvezető a hengerfejen
9. A vezetőláncnak a 111-es sorozatú motor hengerfejére történő felszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
10. Távolítsa el a hengerfej elülső fedelét (23) (lásd a fejezetet Az időzítő meghajtó fedeleinek eltávolítása és felszerelése).
11. Miután a főtengelyt a normál irányba elforgatta, állítsa az első henger dugattyúját 20°-os helyzetbe a TDC után.
12. A zárócsapok (01) segítségével rögzítse a szívó (75) és a kipufogó (78) vezérműtengelyeket.
13. Távolítsa el a láncfeszítőt (14) (lásd lent).
14. Csavarozza ki és távolítsa el a láncvezetőt (70).
15. A beszerelés fordított sorrendben történik.
Láncvezetők a vezérműfedélen
A láncvezető beépítési részletei a 111-es sorozatú motorvezérmű burkolatán
1. A 111-es sorozatú motor vezérműburkolatán lévő vezetőlánc felszerelésének részleteit az illusztráció mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hengerfejet (lásd a részt A hengerfej(ek) eltávolítása és felszerelése).
3. Távolítsa el az időzítő fedelét (65) (lásd a fejezetet Az időzítő meghajtó fedeleinek eltávolítása és felszerelése).
Jegyzet. Nincs szükség az olajteknő szétszerelésére, ne sértse meg az olajteknő tömítését.
4. Távolítsa el a láncvezetőt (6) a tartócsapról (8).
5. A beszerelés fordított sorrendben történik.
Láncfeszítő
111-es sorozatú motor vezérműlánc-feszítő beszerelési alkatrészei
A vezérműlánc-feszítő kialakítása a 111-es sorozatú motorhoz
1 - Dugó; 2 - Visszatérő áramlásszabályozó szelep golyója; 3 - Tavasz; 4 - Labdavezető; 5 - Alumínium tömítőelem; 7 - Rúd; 8 - Tavasz; 9 - Rugós zár; 10 - Állj; 11 - Csökkentő szelepgolyó; 12 - Tavasz; 13 - Állj (sajtolt); 14 - Feszítőház; 15 - Alumínium tömítőelem; 16 - Feszítőház fedele; 17 - Hengerfej; 18 - Csavar alátéttel; 19 - Feszítőrúd; 20 - Hengerfej tömítés; 21 - Gázelosztó lánc; 22 - A rúd műanyag súrlódó bélése; A - Olajellátó csatorna; B - Feszítőolaj-gyűjtő
1. A 111-es sorozatú motor vezérműlánc-feszítőjének beépítési részletei és tervezési jellemzői az ábrákon láthatók, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Távolítsa el a légszűrő fedelét (lásd a fejezetet A beszívott levegőcsatorna alkatrészeinek ki- és beszerelése).
3. Légnyomás-szabályozó rendszerrel felszerelt modelleken távolítsa el a kompresszort.
4. Annak érdekében, hogy elkerülje a lánc ugrását, amikor leveszi a főtengely lánckerekeiről, forgassa el a főtengelyt a normál irányba, és állítsa az első henger dugattyúját 20°-os helyzetbe a TDC után - a szívószelep meghajtó bütyök (26), amely a tengelyen keresztül látható. olajbetöltő nyak, munkanyúlványával felfelé ferdén kell elfordulni, - távolítsa el a fedelet (25).
5. Tekerje be a generátort egy tiszta rongyba.
6. Lazítsa meg a végsapkát (1), és távolítsa el a feszítőegységet (14).
7. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőelemet (15).
8. Végül indítsa be a motort, és ellenőrizze, hogy a feszítőegységen nincs-e szivárgás.
Feszítő rúd
Feszítőrúd beépítési részletek a 111-es sorozatú motoron
1. A feszítőrúd 111-es sorozatú motorra történő felszerelésének részleteit az illusztráció mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hengerfejet (lásd a részt A hengerfej(ek) eltávolítása és felszerelése).
3. Távolítsa el az időzítő fedelét (65) (lásd a fejezetet Az időzítő meghajtó fedeleinek eltávolítása és felszerelése).
Jegyzet. Nincs szükség az olajteknő szétszerelésére, ne sértse meg az olajteknő tömítését.
4. Távolítsa el a feszítőrudat (19) a tartócsapról (17).
5. A beszerelés fordított sorrendben történik.
M112/113
Láncvezetők a vezérműfedélen

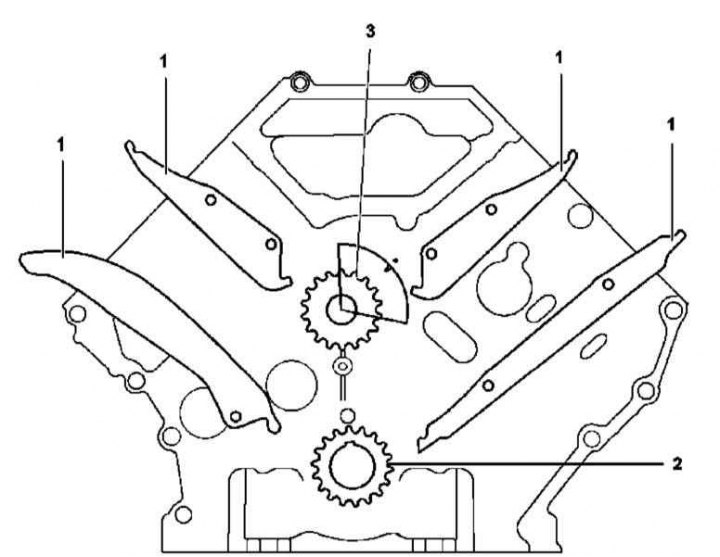

Részletek a láncvezetők felszereléséhez a 112-es és 113-as sorozatú motorok vezérműburkolatára
1 - Láncvezetők; 2 - Főtengely; 3 - Kiegyensúlyozó tengely
1. A 112-es és 113-as sorozatú motorok vezérműlánc-vezetőinek felszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hajtáslánc kárpitlemezeit.
3. Ha szükséges, távolítsa el a forgattyúház védelmét (lásd a fejezetet Test).
4. A 113.942 (ML 230) motorral felszerelt modelleken távolítsa el a légterelőt.
5. Engedje le a motorolajat (lásd a fejezetet Motorolaj és olajszűrő csere).
6. Távolítsa el a hengerfejeket (lásd a részt A hengerfej(ek) eltávolítása és felszerelése).
(A cikk a webportálról kölcsönzött: «MercedesMan»)
7. Távolítsa el az olajteknő alsó részét (lásd Kenőrendszer karbantartása).
8. Távolítsa el az időzítő fedelét (lásd a részt Az időzítő meghajtó fedeleinek eltávolítása és felszerelése).
9. A rögzítőcsavarok eltávolításával egyidejűleg távolítsa el a láncvezetőket (1).
10. A beszerelés fordított sorrendben történik.
Láncfeszítő
M112/113 (kivéve az M113.965/981)
Láncfeszítő beszerelési alkatrészek 112-es és 113-as sorozatú motorokhoz (kivéve a 113.965/981)
1. A láncfeszítő felszerelésének részletei a 112-es és 113-as sorozatú motorokon (kivéve a 113.965/981) ábrán láthatók, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hűtőventilátor szerelvényt viszkózus csatlakozóval (1).
3. Távolítsa el a ventilátor burkolatát (2).
4. Távolítsa el a tartozék hajtószíjat (3).
5. Távolítsa el a generátort (4) (lásd a fejezetet Motor elektromos rendszerek).
6. Távolítsa el a feszítőt (6) az időzítő burkolatáról (5).
7. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőelemet.
M113.965/981

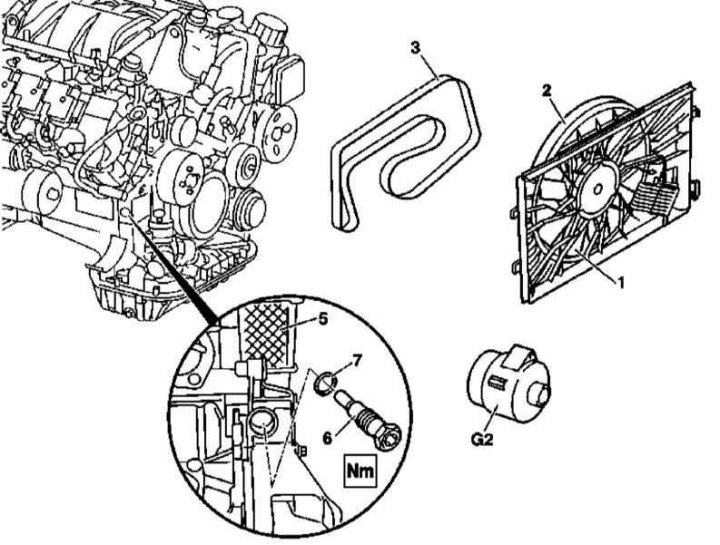

Alkatrészek a motorok láncfeszítőjének beszereléséhez 113.965/981
1. A láncfeszítő 113.965/981 számú motorokra történő beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a ventilátor szerelvényt (2 és 1).
3. Távolítsa el a generátort (G2) (lásd a fejezetet Motor elektromos rendszerek).
4. Távolítsa el a feszítőt (6) az időzítő burkolatáról (5).
5. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőelemet (7).
