A kiegyensúlyozó tengely alaphelyzetének ellenőrzése (112-es sorozatú motorok)

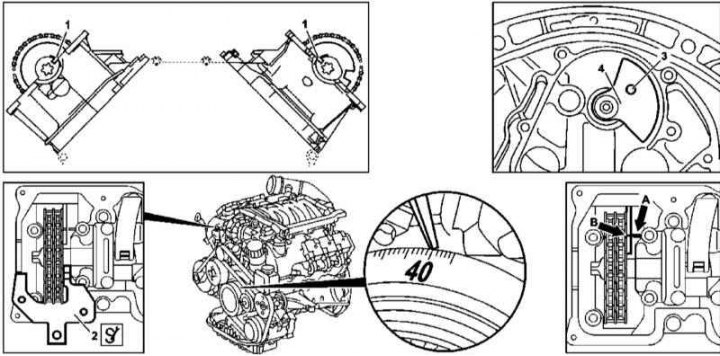

1. A 112-es sorozatú motorok kiegyensúlyozó tengelyének alaphelyzetének ellenőrzésére szolgáló szemléltető csavarg az ábrán látható, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a sebességváltó szerelvényt (lásd a fejezetet Automata sebességváltó).
3. Távolítsa el a meghajtólemezt (lásd: Lendkerék/hajtótárcsa eltávolítása és beszerelése).
4. Távolítsa el a hengerfejburkolatokat.
5. Légszivattyúval felszerelt motoroknál távolítsa el a jobb oldali kombinált szelepet.
(A cikk a portálról származik MERCEDESMAN)
Jegyzet. A kombinált szelep tömítését ki kell cserélni.
6. Fordítsa el a motort 40°-os helyzetbe az első henger dugattyújának TDC-je után.
7. Ellenőrizze a vezérműtengelyek alaphelyzetét (lásd a fejezetet A vezérműtengelyek alaphelyzetének beállítása).
8. Szerelje fel a blokkoló lemezeket (2) a jobb és bal oldali hengerfejre, befűzve azokat a vezérműtengelyek hornyaiba (1).
9. A kiegyensúlyozó tengely megfelelő felszerelésekor a hátsó ellensúlyban (4) lévő furatnak (3) egy vonalba kell kerülnie a motor forgattyúsházában lévő foglalattal, helyezzen be egy 8,40÷8,55 mm átmérőjű csapot a furatokba. Győződjön meg arról is, hogy az elülső ellensúlyon lévő jelölések (B) egy vonalba esnek a forgattyúházban lévő csappal (A) - a jelölések és a csap körülbelül 22 cm-rel a fej illeszkedő felülete alatt helyezkednek el, és a bal oldali ablakon keresztül láthatók. időzítő burkolat.
10. Az alapbeállítás megsértése esetén a kiegyenlítő tengelyt ki kell cserélni.
11. A szétszerelés fordított sorrendjében szerelje vissza az összes eltávolított alkatrészt.
