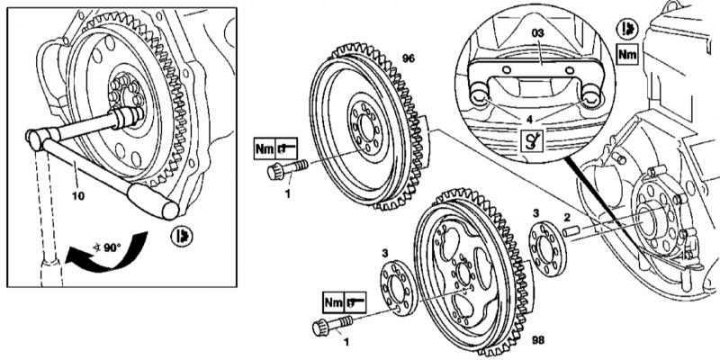

Lendkerék/hajtótárcsa beszerelési alkatrészei a 111-es sorozatú motoron
1. A 111-es sorozatú motor lendkerék/hajtótárcsa beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a sebességváltót (lásd a fejezetet Manuális váltó és Automata sebességváltó).
3. Kézi sebességváltóval szerelt modelleken távolítsa el a tengelykapcsolót (lásd a fejezetet Átviteli vezeték).
4. Szerelje fel a blokkolót (3).
5. Távolítsa el a rögzítőcsavarokat (1).
6. Távolítsa el a lendkereket (86) (egyrészes vagy kétrészes)/meghajtó lemez (98).
7. Az AT-vel szerelt modelleken távolítsa el a hátsó alátétet (3).
8. A beszerelés fordított sorrendben történik.
Jegyzet. A rögzítőcsavarokat ki kell cserélni.
M112/113
A 112-es és 113-as sorozatú motorok meghajtótárcsa beépítési részletei
1. A meghajtólemez 112-es és 113-as sorozatú motorokra való beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a sebességváltót (lásd a fejezetet Automata sebességváltó).
3. Szerelje fel a blokkolót (6).
4. Távolítsa el a csavarokat, amelyek a hajtótárcsát (1) a főtengelycsap (5) végéhez rögzítik.
5. Távolítsa el az alátétet (2).
6. Távolítsa el a meghajtólemezt (1).
7. A beszerelés fordított sorrendben történik - a lemez egyértelmű illeszkedését egy hengeres csap (4) jelenléte garantálja.
Jegyzet. A rögzítőcsavarokat ki kell cserélni.
