Cél
A gázpedál helyzetének regisztrálása és az információk továbbítása a motorvezérlő egységhez.
Tervezés
A gázpedál helyzetérzékelője két Hall-érzékelőt, két mágnest, egy elektronikus áramkört és egy visszahúzó rugót tartalmaz.

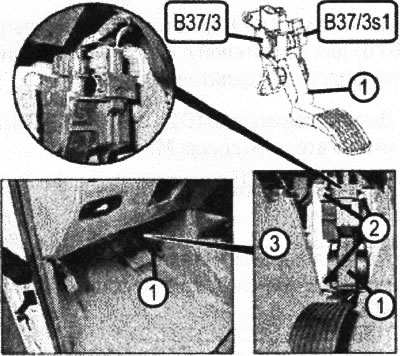

VN 9.009 1. Gázpedál; 2. Rögzítőcsavarok; 3. Padlóburkolat; 4. Gázpedál-érzékelő B37/3; 5. Kickdown mód kapcsoló B37/3s1
Online forrásból átvett publikáció: Mercedesman.ru
Működési elv
A mágneses fluxus irányának (B vektor) megváltoztatása a jelfeszültség változását okozza.
A pedálhelyzet-jelet kettőzött formában továbbítják az esetleges hibák kompenzálása érdekében.

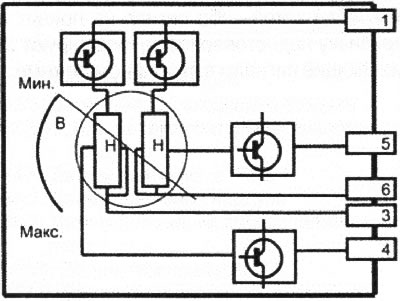

VN 9.010 Gázpedál helyzetérzékelő; B. A mágneses fluxus iránya; Min. gázpedál felengedett helyzet; A beállított teljes teljesítményű H. Hall-érzékelő max. pozíciója
