Vezérműtengely kiszerelése és beszerelése (Mercedes-Benz Sprinter 903)

0
Ábra 108. Numerikus azonosító, amely jelzi a megfelelő vezérműtengely módosítása vagy mérete…

Ábra 108. Numerikus azonosító, amely jelzi a megfelelő vezérműtengely módosítása vagy mérete csoport (felső). Helyes forgásiránya a főtengely (alul) beállíthatja, hogy a TDC pozíció


Ennek a motornak nem minden változata rendelkezik azonos vezérműtengellyel. A tengelyre bélyegzett szám, amely az ábrán látható A 108-as hely egy adott motortípushoz való tartozását jelzi. Az úgynevezett javítási méretcsoportok vezérműtengelyei (1. és 2. javítási méretek) egy megfelelő numerikus azonosítóval is ellátva vannak.

Csak az a vezérműtengely szerelhető fel a jármű motorjára, amelyik rendelkezik egy adott azonosítószámmal. A vezérműtengely a hengerfejben lévő csapágyakra van felszerelve. A csapágyak alsó részét a hengerfejjel egybeépített foglalatok formájában öntik, amelyekhez a csapágyfedelek csavarozva vannak.

A vezérműtengelyt a csapágyfedél rögzítőinek eltávolítása és a hajtó lánckerék eltávolítása után távolítják el. A jármű elejét ennek megfelelően szétszerelik, hogy hozzáférést biztosítsanak a munka elvégzéséhez szükséges alkatrészekhez és alkatrészekhez. A vezérműtengely eltávolítását és beszerelését a következő sorrendben kell elvégezni:


  • válassza le a földelővezetéket az akkumulátorról;
  • távolítsa el a levegőbeszívó csövet;
  • vegye le a hengerfej fedelét. 6 csavarral van rögzítve a motor tetejéhez;
  • forgassa el a motor tengely, amíg az első henger dugattyú megáll TDC, valamint a "nulla" jel a biztonsági öv csigát kell telepíteni, szemben a telepítés mutató. A motor tengelyét a főtengely-szíjtárcsát rögzítő központi csavar forgatja egy racsnis dugókulcs segítségével;

Vigyázat! Soha ne próbálja meg elforgatni a főtengelyt a központi vezérműtengely-lánckerék rögzítőcsavarjánál fogva villáskulccsal. A főtengelyt mindig csak a forgásirányában szabad forgatni. Miután leállította a főtengelyt a kívánt helyzetben, figyeljen a vezérműtengely felső oldalán található jelek helyzetére, ezeknek egymással szemben kell lenniük, az ábrán látható módon 102.

  • teljesen távolítsa el a láncfeszítőt (2.12.1. alszakasz);

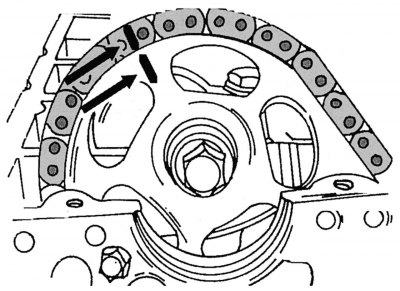

99. ábra. Jelölések a vezérműtengely hajtóláncán és a hajtóláncon

99. ábra. Jelölések a vezérműtengely hajtóláncán és a hajtóláncon

  • a vezérműtengely lánckerékén és annak hajtóláncán festékkel kell jelölni - két csík egy sorban, ahogy az ábrán két nyíl mutatja 99;

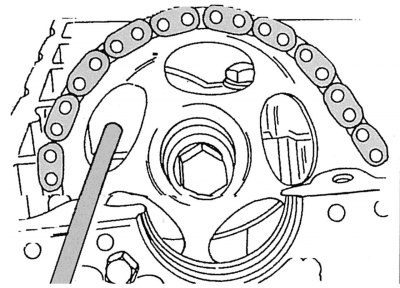

100. ábra. A vezérműtengely hajtólánckerekének rögzítése

100. ábra. A vezérműtengely hajtólánckerekének rögzítése



  • csavarja le és távolítsa el a lánckereket a vezérműtengelyhez rögzítő csavart az alátéttel együtt. A vezérműtengely elfordulásának megakadályozása érdekében a lánckerék küllői közötti csavar kicsavarásakor helyezzen be egy erős csavarhúzót vagy egy vastag csavart az ábrán látható módon 100. Ugyanakkor bevonhat egy asszisztenst, aki rögzíti a főtengelyt a lendkerék gyűrűfogaskerékének alulról történő elfordulásától a lendkerék olajteknőjén keresztül (nyomatékváltó);
  • vegye le a lánckereket a vezérműtengelyről, miközben a hajtóláncot folyamatosan feszesen tartja, hogy megakadályozza a forgattyústengely lánckerekének leválását;

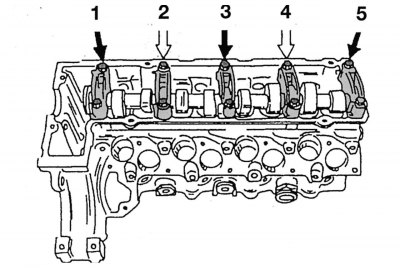

109. ábra. A négyhengeres motor vezérműtengelyének csapágyfedelei rögzítőcsavarjainak eltávolítási…

109. ábra. A négyhengeres motor vezérműtengelyének csapágyfedelei rögzítőcsavarjainak eltávolítási sorrendje


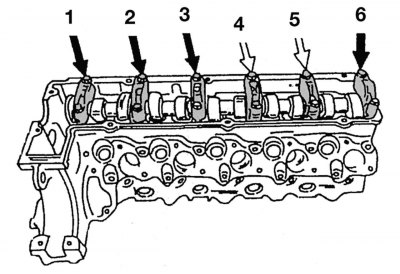

110. ábra. Az öthengeres motor vezérműtengelyének csapágyfedelei rögzítőcsavarjainak eltávolítási…

110. ábra. Az öthengeres motor vezérműtengelyének csapágyfedelei rögzítőcsavarjainak eltávolítási sorrendje



  • csavarja le a vezérműtengely csapágyfedél rögzítőcsavarjait egyenként, több lépésben, és vegye le a csapágyfedeleket a csapágytartókról egy meghatározott sorrendben. Négyhengeres motoron az ábrán látható beállítást kell követni 109 szekvencia a csapágyfedelek kicsavarásához és eltávolításához. Először csavarja le az első, harmadik és ötödik csapágyak fedelét rögzítő csavarokat (fekete nyilakkal jelölt csavarok), majd a második és negyedik csapágyfedelet rögzítő csavarokat felváltva, keresztirányban lazítják meg (fehér nyilakkal jelölve) amíg a vezérműtengelyre ható erő meg nem szűnik. Öthengeres motoron a rögzítőcsavarok leszerelésének és a csapágyfedelek eltávolításának ábrája az ábrán látható 110. Először az első, második, harmadik és hatodik csapágyfedél csavarjait csavarják ki (fekete nyilak), majd a negyedik és ötödik csapágyfedelet rögzítő csavarokat felváltva, keresztirányban lazítják meg (fehér nyilak) amíg a vezérműtengelyre ható erő meg nem szűnik;
  • emelje fel a vezérműtengelyt a csapágytartókról;

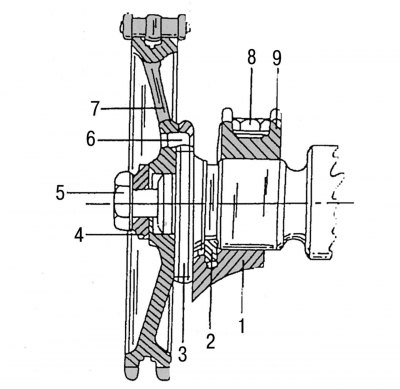

111. ábra. A vezérműtengely és rögzítése a hengerfejben: 1 - hengerfej; 2 - tolóerő félgyűrű; 3 —…

111. ábra. A vezérműtengely és rögzítése a hengerfejben: 1 - hengerfej; 2 - tolóerő félgyűrű; 3 — vezérműtengely; 4 - alátét; 5 — M10x50 mm-es csavar a vezérműtengely hajtóláncának rögzítéséhez; 6 - leszállócsap; 7 — vezérműtengely hajtólánckerék; 8 — M8x45 mm-es csavar a vezérműtengely-csapágyfedél rögzítéséhez; 9 — vezérműtengely-csapágyfedél

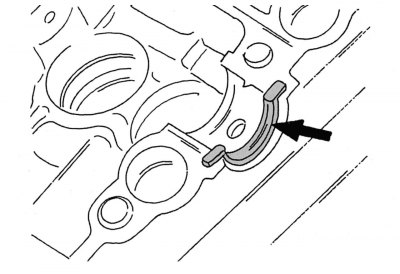

112. ábra. A vezérműtengely axiális rögzítéséhez szükséges tolóerő-félgyűrű

112. ábra. A vezérműtengely axiális rögzítéséhez szükséges tolóerő-félgyűrű

  • távolítsa el a vezérműtengely tológyűrűjét a hengerfej horonyból. A 111. ábra a vezérműtengely peremének egy metszetét mutatja, amelyen egy axiális hézagot korlátozó tolóerő-félgyűrű található. A félgyűrű üléshornya az ábrán látható 112.
  • A hidraulikus szelepemelők ellenőrzéséhez egy tapadókorong segítségével ki lehet húzni őket a kutakból. Ellenőrzés után szerelje vissza a szelepemelőket az eredeti helyükre.
  • A vezérműtengely vagy a hengerfej cseréjekor először bőségesen kell kenni a tengelyt, majd a csapágyakba szerelve többször meg kell forgatni, hogy azonosítsuk az esetleges elakadási helyeket. Ezt a munkát a következő sorrendben kell elvégezni:
  • szerelje fel a nyomógyűrűt a hengerfejre az ábrán látható módon 112. Ha a félgyűrű szélei elkoptak, azt újra kell cserélni;
  • kenje meg a vezérműtengely-csapágyakat, és engedje le a hengerfej-csapágytartókra. Ehhez az ellenőrzéshez a szelepemelőket el kell távolítani a rögzítőaljzataikból;
  • szerelje be a csapágyfedelet a megfelelő foglalatokba, és húzza meg a rögzítőcsavarokat 25 Nm nyomatékkal. Kezdje a meghúzást a középső csapágyak csavarjaival, és fokozatosan haladjon a szélek felé;
  • csavarjon be egy M10x30 mm-es csavart a lánckerék rögzítőcsavarjának menetes furatába, majd ezzel a csavarral forgatja el a vezérműtengelyt. Ha úgy tűnik, hogy a tengely nehezen forog, próbálja meg egyesével lazítani az egyes csapágyak rögzítőcsavarjait, miközben továbbra is forgatja a vezérműtengelyt. Amikor eléri azt a csapágyfedelet, amely a vezérműtengely merev forgását okozza, a csapágyfedelet el kell távolítani, és a hézagot a főtengely-csapágyakra vonatkozó ajánlások alapján meg kell mérni. A csapágyak hézagának 0,050 és 0,081 mm között kell lennie. Ellenkező esetben a beszorulás oka a vezérműtengely részleges deformációja lehet (új vezérműtengely telepítésekor ez az ok kizárt);

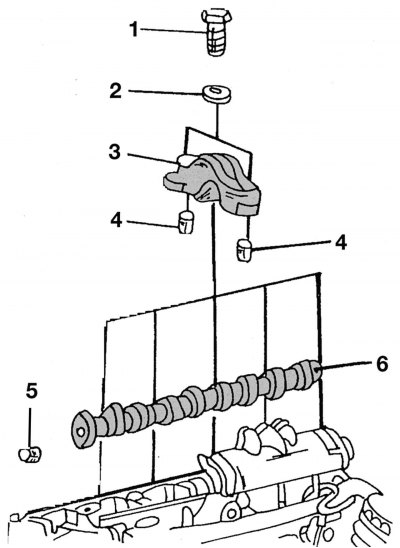

113. ábra. A vezérműtengely beszerelése: 1 — csapágyfedél rögzítőcsavarja, 23 Nm; 2 - alátét; 3 —…

113. ábra. A vezérműtengely beszerelése: 1 — csapágyfedél rögzítőcsavarja, 23 Nm; 2 - alátét; 3 — vezérműtengely-csapágyfedél; 4 - leszálló perselyek; 5 üléses csap a vezérműtengely lánckerékéhez; 6 — vezérműtengely



  • szerelje szét újra a vezérműtengelyt. A későbbi telepítés a rajz segítségével végezhető el 113. Ez az ábra egy négyhengeres motor vezérműtengelyét mutatja;
  • bőségesen kenje be és szerelje be a szelepemelőket a megfelelő rögzítőfuratokba;
  • szerelje be a vezérműtengelyt a foglalatokba és a hengerfejben lévő axiális félgyűrűre;
  • a négyhengeres motor vezérműtengelyének második és negyedik csapágyfedelének rögzítőcsavarjait egyenletesen és keresztben húzza meg 25 Nm nyomatékkal, az ábrán látható módon 109. Ezután szerelje be a fennmaradó csapágyfedeleket a foglalatokba, és húzza meg a rögzítőcsavarjaikat azonos nyomatékkal;
  • az öthengeres motor vezérműtengelyének második és negyedik csapágyfedelének rögzítőcsavarjait egyenletesen és keresztben, egymás után húzza meg 25 Nm nyomatékkal, az ábrán látható módon 110. Ezután szerelje be a fennmaradó csapágyfedeleket a foglalatokba, és húzza meg a rögzítőcsavarjaikat azonos nyomatékkal;
  • helyezze a hajtóláncot a hajtólánccal együtt a vezérműtengelyre, ügyelve arra, hogy a korábban festékkel felvitt jelölések megegyezzenek, és hogy a vezérműtengely rögzítőcsapja illeszkedjen a lánckerék megfelelő furatába;
  • mérje meg a vezérműtengely lánckerék rögzítőcsavarjának hosszát a csavarfej alsó szélétől a menetes rész végéig. Ha a mérési eredmény meghaladja az 53,6 mm-t, új csavart kell használni. Húzza meg ezt a csavart 25 Nm nyomatékkal, miután először egy csavarral biztosította a lánckereket elfordulás ellen (vagy egy erős csavarhúzóval), a lánckerék küllői közötti lyukba helyezve, az ábrán látható módon 100. Ezután további 85–95°-kal kell meghúzni ezt a csavart;
  • szerelje fel a láncfeszítőt, 80 Nm nyomatékkal meghúzva;

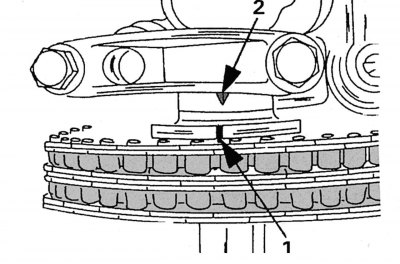

102. ábra. A jelölések helye, amikor az első henger dugattyúja felső holtponton van

102. ábra. A jelölések helye, amikor az első henger dugattyúja felső holtponton van



  • ellenőrizze a vezérműtengely időzítési jelöléseit, hogy megbizonyosodjon arról, hogy megfelelően van-e felszerelve az első henger dugattyújának helyzetébe, amely felső holtpontban van. A vezérműtengelyen lévő jelölésnek az első vezérműtengely-csapágy fedelén lévő kiálló jelöléssel szemben kell lennie, amikor az első henger dugattyúja felső holtpontban van felszerelve. Ezek a jelölések jól láthatóak a vezérműtengely felülnézetéből, ahogy az ábrán is látható 102;
  • szerelje be a hengerfej fedelét a helyére;
  • minden más munkát a szétszerelés fordított sorrendjében kell elvégezni;
  • indítsa be a motort, és ellenőrizze, hogy nincs-e olajszivárgás.
