95. ábra a. Vezérműlánc-feszítő mechanizmus: 1 - parafa; 2 - dugó tömítés; 3 - labda; 4 — rugós ülés; 5 - nyomórugó; 6 ujj; 7 - nyomáscsökkentő szelep; 8 - tömítőgyűrű; 9-es labda; 10 - nyomórugó; 11 — tolórúd; 12 — rögzítőgyűrű; 13 — csavar, amely a lánckereket a vezérműtengelyhez rögzíti; 14 — a lánckereket a vezérműtengelyhez rögzítő csavar alátétje; 15 — csavar, amely a lánckereket a vezérműtengelyhez rögzíti; 16 - lánczár; 17 - láncfeszítő cipő; 18 - cipőtámasztó ujj; 19 — a hengerfejen lévő láncfeszítő tömítőgyűrűje; 20 — láncfeszítő

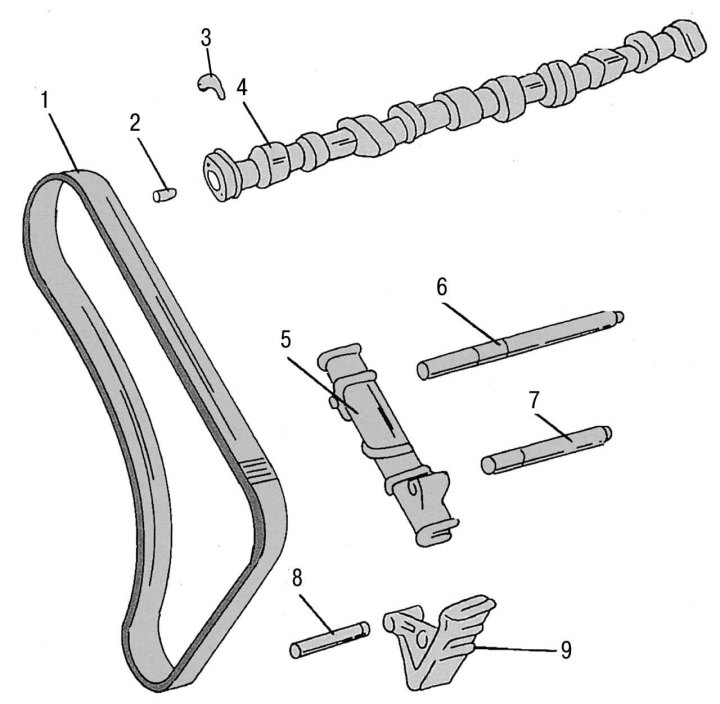

95b. ábra: A vezérműtengely-hajtó mechanizmus egyéb alkatrészei: 1 - kétsoros hajtólánc; 2 - leszállócsap; 3 - vezérműtengely-nyomó alátét; 4 — vezérműtengely; 5 - láncfeszítő rudak; 6 — a láncvezető támasztócsapja a hengerblokkon; 7 — láncvezető tartócsap; 8 — leszállócsap; 9 - láncvezető horony
96. ábra. Vezérműtengely-hajtó mechanizmus szerelvénye: 1 - főtengely-lánckerék; 2 - láncfeszítő cipő; 3 - láncfeszítő; 4 — vezérműtengely hajtólánckerék; 5 - láncfeszítő; 6 — üzemanyag-szivattyú hajtó lánckerék; 7 - láncfeszítő; 8 — olajszivattyú hajtólánc-feszítő kar; 9 — olajszivattyú hajtó lánckerék
Az ebben az alszakaszban említett összes alkatrész cserélhető a járműbe beépített motoron. A vezérműtengely hajtóláncának és az összes kapcsolódó alkatrésznek a helye az ábrán látható 95a és 95b. A 96. ábra az összeszerelt vezérműtengely-hajtó mechanizmust mutatja.
A weboldalról másolt információ (mercedesman.ru)
A vezérműtengely hajtólánca hajtja a vezérműtengely lánckerekét, az üzemanyag-szivattyú lánckerekét, magát a forgattyústengely lánckereke pedig a hajtómű lánckereke által hajtva. A láncot két rúd - lengéscsillapítók - támasztják alá. A lánc feszességét a motor forgattyúházában található és a könnyűfémből készült láncfeszítő cipőre ható hidraulikus feszítővel lehet beállítani.
A vezérműtengely hajtóláncát egy kulccsal rögzítik a tengelyhez, és M8-as csavarral rögzítik.
A második kis lánc az olajszivattyú meghajtására szolgál. Ezt a láncot a főtengely második lánckereke hajtja (egy kettős lánckerék van felszerelve a motor főtengelyére) és saját feszítőszerkezettel van felszerelve.
