Helyezze függőleges helyzetbe a motorháztetőt, mint a motor eltávolításakor.
Húzza ki a vezetékeket az akkumulátorról.
Engedje le a hűtőfolyadékot a hűtőrendszerből (szakasz 5.1).
Távolítsa el a légszűrőt.
Állítható kerékfelfüggesztésű autóknál csavarja ki a felfüggesztés hidraulika szivattyúját rögzítő négy csavart, vegye le a szivattyút a tömlőkkel együtt, és mozgassa oldalra. Távolítsa el a szivattyú meghajtó alkatrészeit.
Klímaberendezéssel felszerelt járművekben vegye le a kompresszort, és mozgassa oldalra a csővezetékkel együtt.
Távolítsa el a két fedelet a vezérműtengely házának elülső oldalán.
Távolítson el minden alkatrészt, csövet, hűtőrendszert, elektromos rendszert, elektromos berendezést stb. a hengerfejről és a szívócsonkról.
Csatlakoztassa le az üzemanyag-szabályozó rudakat.
Válassza le az olajcsövet a hengerfejről.
Válassza le az olajszint-jelző csövét az automata sebességváltóban, és mozgassa oldalra.
Távolítsa el a termosztát házát a hűtőfolyadék-szivattyúval összekötő tömlőt és a szivattyúról a bypass tömlőt.
Válassza le a kipufogócsövet a motor gyűjtőcsövéről, és válassza le a csőrögzítést a sebességváltóról. A karburátoros járműveken távolítsa el a fűtőtestet.
Távolítsa el a lengőkarokat az alábbiak szerint.
Fordítsa a motor főtengelyét TDC-re az 1. hengerben, és tegyen jelöléseket a vezérműtengely lánckerekeire és a hajtóláncra, ezeket a jelöléseket össze kell állítani. A főtengely forgatásához használjon 27-es méretű racsnis csavarkulcsot, amelyet a szíjtárcsa központi csavarjára kell helyezni. Nem megengedett a lánchajtás elforgatása a vezérműtengely lánckerekeit rögzítő csavarokkal. Mindig forgassa a főtengelyt a forgásirányba (óramutató járásával megegyező).
Csavarja le az ábrán láthatót. 56 dugó akadályozza a hozzáférést a láncfeszítőhöz. Távolítsa el a rugót és a tömítőgyűrűt.

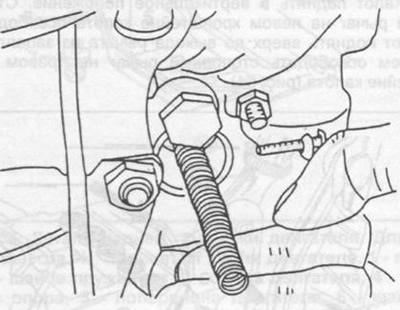

Rajz. 56. A láncfeszítő eltávolítása
Csavarja ki a vezérműtengely lánckerék rögzítőcsavarját, a tengelyt a tengely közepén lévő bütyökre szerelt megfelelő méretű csavarkulccsal az elfordulástól tartva az ábrán látható módon. 57.

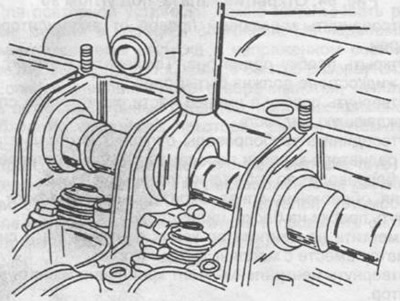

Rajz. 57. A vezérműtengely rögzítése a lánckerék rögzítőcsavarjának kicsavarásakor vagy meghúzásakor.
Távolítsa el a láncvezetőt a vezérműtengely házából (lásd alább a vonatkozó ajánlásokat).
Helyezze vissza a vezérműtengelyt és távolítsa el a lánckereket.
Az ábrán látható fordított sorrendben csavarja ki a hengerfej rögzítőcsavarjait. 58. A lazításhoz használjon hosszabbítóval ellátott dugókulcsot, amely a szükséges erőt biztosítja.

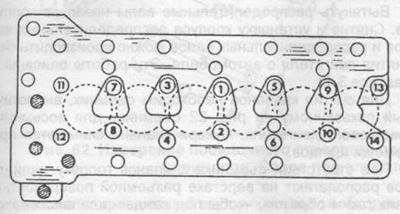

Rajz. 58. A hengerfej csavarjainak meghúzási eljárása.
Csavarja ki az M8-as csavarokat egy 6 mm-es hatlappal. A kicsavaráshoz használjon hosszabbítót. Használjon mágnest a csavarok eltávolításához.
Húzza fel a hajtóláncot, és nyomja a láncfeszítő cipőt a motor tengelye felé.
Távolítsa el a hengerfejet. A munka megkönnyítése érdekében a fejet az emelőhurkoknál fogva felakaszthatja egy emelőeszközre.
Alaposan tisztítsa meg a hengerfej és a blokk illeszkedő felületeit.
Ha szükséges, javítsa meg a hengerfejet a pontban leírtak szerint szakasz 3.3.2. A hengerfej beszerelésekor az alábbi utasításokat követve szereljen be egy új tömítést.
A hengerfej felszerelésekor tartsa be az alábbi utasításokat:
Helyezzen egy új tömítést a két rögzítőcsapra.
Helyezzen két 15x35x240 méretű falécet a távtartóra. Az elülső oldalon helyezze a sínt a keskeny oldalra, hátul a széles oldalra.
Akassza fel a hengerfejet az emelőszerkezet emelőhurkjainál fogva. Emelőszerkezet hiányában a hengerfej felszerelése ennek megfelelően bonyolultabbá válik.
Helyezze a hengerfejet a fogaslécekre, és helyezze be a hajtóláncot és a feszítőpapucsot a fejnyílásba.
Emelje fel a hengerfej elülső oldalát, távolítsa el a fogaslécet a kipufogócső felé, és engedje le a fejet a rögzítőcsapra.
Emelje fel a hengerfej hátsó oldalát, távolítsa el a fogaslécet a kipufogócső oldalaihoz, és engedje le a fejet a rögzítőcsapra.
Kenje meg motorolajjal a hengerfej rögzítőcsavarjait.
Csavarja be a rögzítőcsavarokat és húzza meg 40 Nm-es előzetes nyomatékkal az ábrán látható sorrendben. 58.
Az új csavarokat ugyanabban a sorrendben húzzák meg, de 90 Nm nyomatékkal. 10 perc szünet.
Szereljen be három hatlapfejű csavart, és húzza meg 25 Nm nyomatékkal.
Végezze el a hengerfej csavarok végső meghúzását ugyanabban a sorrendben 90 Nm nyomatékkal.
Ellenőrizze a vezérműtengelyek könnyű forgását.
Helyezze a felső lánckereket a láncra, kenje meg a lánckerék tengelyét, helyezze be a tengelyt a lánckerékbe, és egy kalapáccsal nyomja be a tengelyt ütközésig a hengerfejbe.
Helyezze a lánckereket a távtartó gyűrűvel együtt a szívó vezérműtengelyre. Kenje meg a tartóhüvelyt, és helyezze be a csapágyba. ábrán. Az 59. ábra a szívó vezérműtengely keresztmetszete a fenti részekkel.

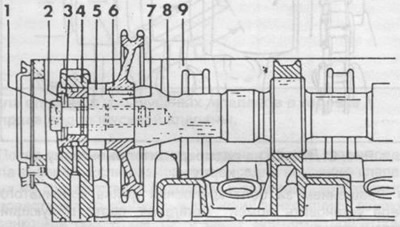

Rajz. 59. A szívó vezérműtengely szakasza.
1 - rögzítőcsavar,
2 - Belleville alátétek,
3 - támasztó hüvely,
4 - csapágy,
5 - távolsági gyűrű,
6 - vezérműtengely lánckerék,
7 - kulcs,
8 - vezérműtengely,
9 - vezérműtengely ház.
Helyezze a lánckereket a hajtólánccal a kipufogó vezérműtengelyre. Kenje meg a tartóhüvelyt, és helyezze be a csapágyba. ábrán. A 60. ábra a kipufogó vezérműtengelyének keresztmetszete a fenti részekkel.

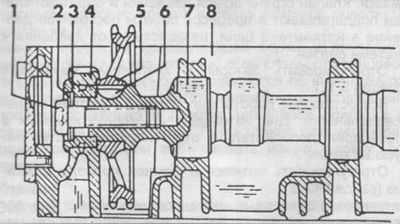

Rajz. 60. A kipufogó vezérműtengely szakasza.
1 - rögzítőcsavar,
2 - Belleville alátét,
3 - támasztó hüvely,
4 - csapágy,
5 - vezérműtengely lánckerék,
6 - kulcs,
7 - vezérműtengely,
8 - vezérműtengely ház.
Húzza meg a lánckerék rögzítőcsavarjait az alátétekkel együtt, de ne húzza meg.
Ellenőrizze a vezérműtengely lánckerekein és a hajtóláncon lévő jelek igazítását.
Fordítsa el a főtengelyt az első henger dugattyújának TDC-jére, ellenőrizze a vezérműtengelyeken és a házukon lévő jelölések igazodását, amint az ábra mutatja. 61, a csappantyú külső felületén a "00" jelölésnek a TDC jelzőcsap alatt kell lennie.
Szerelje be a láncvezetőt a vezérműtengely házába, megakadályozva, hogy a lánc leugorjon a lánckerék fogairól.
Csavarja be a láncfeszítőt, és kézzel húzza meg a dugót.

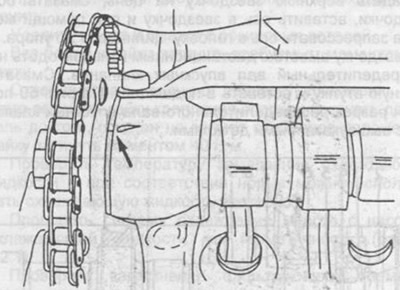

Rajz. 61. Jelek a vezérműtengelyen és a házon.
A főtengely szíjtárcsa rögzítőcsavarjának elforgatásával állítsa be a gyújtás időzítését a "00" jelölésnek megfelelően.
A hengerfej vagy a vezérműtengely házának javítása után ellenőrizze a szelep időzítését.
Húzza meg a vezérműtengely lánckerék rögzítőcsavarjait 80 Nm nyomatékkal, a tengelyeket a fenti módon megakadályozva az elfordulástól. Szerelje be az állítható kerékfelfüggesztés és a szivattyú hidraulikus rendszerének szivattyú meghajtó alkatrészeit.
Szereljék be a szelep lengőkarjait.
Rögzítse a láncfeszítőt. A szükséges hajtáslánc feszültséget a feszítőrugó és a kenőrendszerben lévő olajnyomás együttes hatása biztosítja. A nyomáshatároló szelep és a visszacsapó szelep működés közben állandó nyomást tart fenn a láncfeszítőben, függetlenül a kenőrendszerben uralkodó nyomástól.
Állítsa be a hézagokat a szelepmechanizmusban (szakasz 3.12).
Az összes többi munkát fordított sorrendben végezze el. A Svájcban üzemeltetett járművek esetében a kipufogógázok összetételét is módosítani kell.
Állítsa be a tartozék hajtószíjak feszességét (szakasz 4.3.2).
Meleg motornál nincs szükség a szelephézagok beállítására vagy a hengerfejcsavarok további meghúzására.
