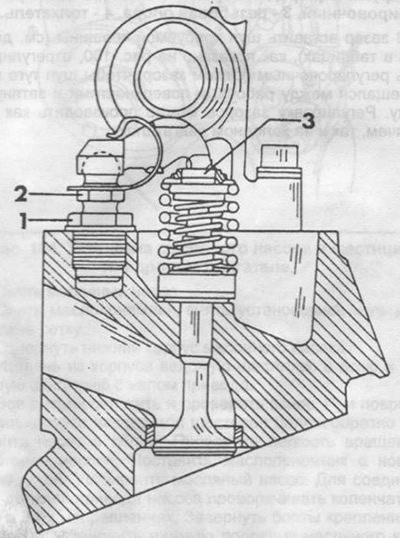

Rajz. 98. Szelephézag (motor M116/117).
1 - menetes támaszték,
2 - beállító csavar,
3 - toló.

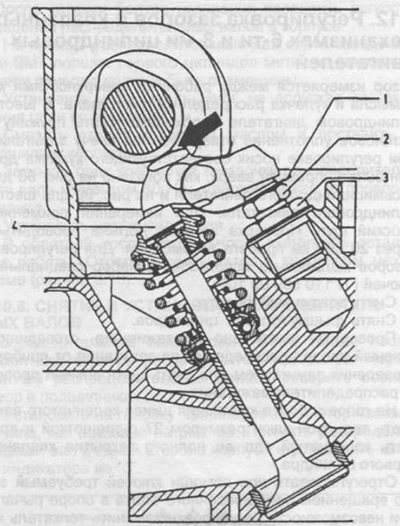

Rajz. 99. A szelepmechanizmus hézagának mérése során a mérési helyet nyíl jelzi (m110 motor).
1 - rugó (mérés előtt távolítsa el),
2 - beállító csavar,
3 - menetes támaszték,
4 - toló.
Távolítsa el a légszűrőt.
Távolítsa el a hengerfej fedelét.
Ellenőrizze, hogy a gyújtás ki van-e kapcsolva, válassza le a gyújtáselosztó zöld vezetékét a gyújtásvezérlő berendezésről, vagy távolítsa el a középső vezetéket a gyújtáselosztóról.
Helyezzen egy 27-es méretű, racsnis csavarkulcsot a főtengely szíjtárcsa rögzítőcsavarjának fejére, és forgassa el a főtengelyt, amíg az első henger szelepei teljesen be nem zárnak.
(A teljes cikk elérhető a forráson: www.MercedesMan.ru)
Kulcsok segítségével állítsa be a kívánt távolságot a kartámaszban lévő állítócsavar elforgatásával. Ha a beállítás nem lehetséges, cserélje ki a tolót a rugós lemezen. A tolókarok különböző magasságokban kaphatók.
Helyezzen be egy megfelelő vastagságú hézagmérőt a résbe (lásd az adatokat a táblázatokban), ábrán látható módon. 100, állítsa be a hézagot az állítócsavarral úgy, hogy a hézagmérő szorosan mozogjon a munkafelületek között, és húzza meg az anyát. A hézagok hideg és meleg motorokon is állíthatók.

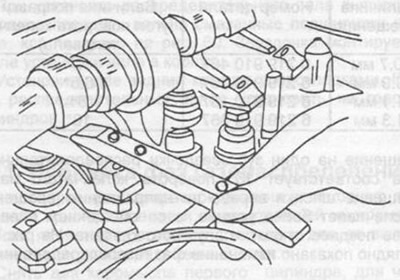

Rajz. 100. A szelepmechanizmus hézagának ellenőrzése lapos hézagmérővel. A bütyök orrának felfelé kell mutatnia.
Fordítsa el a főtengelyt fél fordulattal, és állítsa be a hézagot a 3-as henger szelepmechanizmusaiban.
Fordítsa el a főtengelyt fél fordulattal, és állítsa be a hézagot a 4-es henger szelepmechanizmusaiban.
Fordítsa el a főtengelyt fél fordulattal, és állítsa be a hézagot a 2-es henger szelepmechanizmusaiban.
A hátralévő munkát fordított sorrendben hajtsa végre.
