Egy fog eltolása a vezérműtengely lánckerekén a főtengely 18°-os elfordulásának felel meg. A kulcs forgásirány szerinti jobbra eltolása biztosítja a szívószelep korábbi, balra tolással későbbi nyitását. ábrán. A 97. ábra jól mutatja a szelep időzítésének változását.

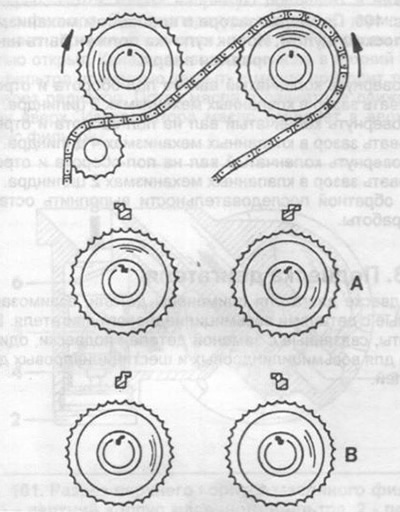

Rajz. 97. Szelepidő beállítása.
A pozíció – korai nyitás,
b pozíció - késői nyitás.
Miközben tartja a vezérműtengelyt az elfordulástól, csavarja ki a rögzítőcsavart.
Webes forrásból átvett anyag [MercedesMAN.ru]
Távolítsa el a lánckereket a vezérműtengelyről.
Szerelje be a szükséges kulcsot és szerelje be a lánckereket.
Ismételje meg a szelep időzítésének ellenőrzését.

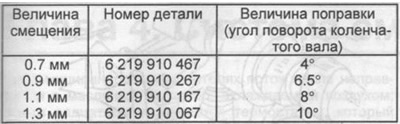

A kulcs cseréje vagy új hajtáslánc felszerelése után állítsa be a gyújtás időzítését. A vezérműtengelyek ellentétes irányban forognak, amit a kulcsok beszerelésénél figyelembe kell venni.
