Állítható kerékfelfüggesztésű autókban csavarja ki a felfüggesztés hidraulikus szivattyúját rögzítő csavarokat, és vegye le a szivattyút a csővezetékekkel együtt.
Légkondicionált járművek esetén vegye ki a klímakompresszort és tegye félre.
Engedje le a hűtőfolyadékot a hűtőrendszerből, távolítsa el a felső tömlőt a motor és a hűtő között.
Csavarja le a jobb oldali burkolat rögzítését a vezérműtengely házának elülső oldalán, az ábra szerint. 92.

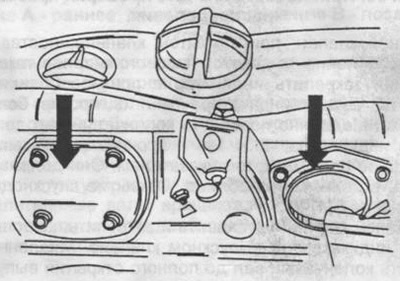

Rajz. 92. A nyilak mutatják a burkolatok helyzetét a vezérműtengely házán. A jobb oldali fedelet el kell távolítani.
Távolítsa el a lengőkarokat a leírás szerint előző szakasz.
Fogja meg a jobb oldali vezérműtengelyt középen egy nyomatékkulccsal, és csavarja ki a lánckerék rögzítőcsavarját. Fordítsa el a főtengelyt az első henger dugattyújának TDC-jére. Forgassa el a tengelyt a főtengely szíjtárcsáját rögzítő központi csavarra helyezett 27-es méretű dugókulccsal. A tengelyt csak menetirányban forgassa.
Távolítsa el a láncfeszítőt és a rugókat (lásd az ábrát. 93).

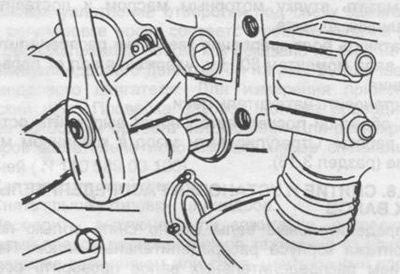

Rajz. 93. A hajtólánc-feszítő eltávolítása.
Távolítsa el a láncvezetőt a vezérműtengely házából (szakasz 3.10.4).
Húzza vissza a jobb oldali vezérműtengelyt és távolítsa el a vezérműtengely lánckerekét, majd helyezze vissza a tengelyt az eredeti helyzetébe.
Ábrán látható fordított sorrendben. 94 lazítsa meg az M8 csavarokat. A hátsó oldalon található öt csavar és a nyilakkal jelölt két M8 csavar nem csavarja ki a hengerfejet a hengerblokkhoz.

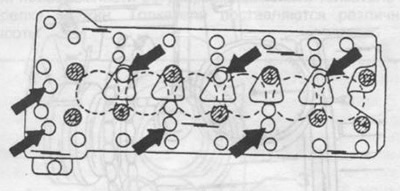

Rajz. 94. A vezérműtengely ház csavarjainak meghúzási eljárása. A ház eltávolításakor fordított sorrendben csavarja ki a csavarokat.
Távolítsa el a vezérműtengely házát a tengelyekkel együtt.
A vezérműtengely házának beszerelésekor végezze el a következő munkákat:
Alaposan tisztítsa meg a hengerek és a vezérműtengely-házak illeszkedő felületeit, és helyezzen be új tömítést (fém fólia). Óvatosan szerelje fel a vezérműtengely házát.
Kenje meg motorolajjal a rögzítőcsavarok meneteit és csapágyfelületeit, és húzza meg a csavarokat.
Húzza meg a hengerfej csavarjait meghatározott sorrendben:
- Hatlapfejű csavarok kettős éllel a csavarfejben: minden csavar az ábrán látható sorrendben. 94 húzza meg 110 Nm nyomatékkal, majd forgassa el a 2, 3, 5, 8, 10, 11, 12, 13 és 14 csavarfejeket további 90°-kal (negyed fordulat). Húzza meg az alábbi 1.4, 6, 7 és 9 csavarokat 110 Nm nyomatékkal.
- Belső hatszögű csavarok a csavarfejben: minden csavar a 2. ábrán látható diagramnak megfelelően. 58 húzza meg 70 Nm-re. Újrahúzáskor a nyomatéknak 90 Nm-nek kell lennie, míg az 1.4, 6, 7 és 9 csavarokat először meg kell lazítani és újra meg kell húzni.
- Húzza meg az M8 csavarokat 25 Nm nyomatékkal. A 12-es csavar mellett található M8-as csavart csak eltávolított vezérműtengely lánckerékkel lehet meghúzni. A rögzítőcsavarok meghúzása után ellenőrizze a vezérműtengelyek könnyű forgását a házban.
Helyezze a lánckereket a jobb oldali vezérműtengelyre az első henger dugattyújának TDC-jére, a lánckeréken és a hajtóláncon lévő jeleknek egy vonalba kell kerülniük.
Szerelje be a láncvezetőt, megakadályozva, hogy a lánc leugorjon a lánckerekekről.
Kenje meg a perselyt motorolajjal, és helyezze be a ház csapágyába.
Húzza meg a vezérműtengely lánckerék rögzítőcsavarját 80 Nm nyomatékkal, és tartsa vissza a tengelyt az elfordulástól.
Szerelje be a láncfeszítőt.
A hátralévő munkát fordított sorrendben hajtsa végre. Állítsa be a szelephézagot (szakasz 3.13).
