Szereljen fel egy mérőórát a hengerfejre, az ábra szerint. 95. Nyomja a vezérműtengelyt a ház egyik oldalához, és állítsa a jelzőskálát "0"-ra.

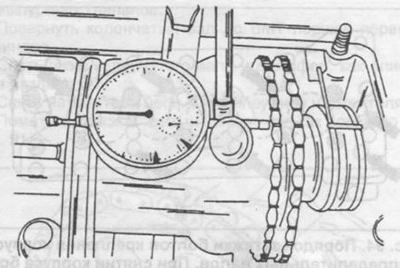

Rajz. 95. A vezérműtengelyek axiális hézagának ellenőrzése.
Mozgassa a tengelyt a másik oldalra, és jegyezze fel a jelzőfényeket.
Ha az axiális hézag meghaladja a szükséges értéket, cserélje ki a tengelyhüvelyt.
A tengelyek eltávolításához tegye a következőket:
Szöveg újraközzétéve a weboldalról (Mercedesman.ru)
Csavarja le a két hátsó fedelet a vezérműtengely házáról.
Miközben a bal tengelyt tartsa elfordulástól, csavarja ki a lánckerék rögzítőcsavarját.
Helyezze vissza a vezérműtengelyt és távolítsa el a lánckereket.
Húzza vissza a vezérműtengelyeket a házból.
Kenje meg a tengelytartó csapokat motorolajjal, és szerelje be a házba.
A szívó vezérműtengely beszerelésekor az ábra szerint rizs. 59, egy lánckerék (6) távtartó gyűrűvel (5) kerül a tengelyre. Ezután kenje meg a perselyt (3), és helyezze be a csapágyba. Húzza meg a rögzítőcsavart (3) alátétekkel (2). A rögzítőcsavarok és a belleville alátétek egyszer használhatók. Miközben a tengelyt nem forog, húzza meg a lánckerék rögzítőcsavarját 80 Nm nyomatékkal.
A kipufogó vezérműtengely beszerelésekor helyezze a tengelyt a megkent házcsapágyakra az ábrán látható módon rizs. 60. A lánckerék felszerelése a tengely házba történő beszerelése után történik.
Szerelje fel a két hátsó fedelet tömítésekkel. Szerelje fel a vezérműtengely házát a hengerfejre.
