2. Внимателно избършете праха от спирачките. Внимавайте да не го вдишате.
3. Измерете дебелината на спирачните накладки и ако са износени до дебелина 1,5 мм, сменете накладките.
4. За да премахнете задържащите пружини на накладките, подравнете един от отворите за болтовете на колелото с всяка пружина последователно, компресирайте пружината с отвертка и след това я завъртете на 90°, за да я освободите.
5. Маркирайте позицията на освобождаващите пружини и след това откачете и отстранете долната пружина.
6. Разтворете долната част на обувките и ги издърпайте заедно с регулиращия механизъм и горната опъваща пружина под фланеца на оста.
7. Разкачете горната освобождаваща пружина и отстранете подложките от регулиращия механизъм.
8. Ако е необходимо, отстранете разширителя от контролния кабел, като издърпате щифта с главата.
9. Изплакнете експандера в разтворител и го избършете на сухо. Смажете контактните повърхности с малко количество грес на базата на молибден.
10. Свържете разширителя към контролния кабел и сменете щифта. Задръжте щифта на място, като плъзнете разширителя към опорната плоча на спирачката.
11. Проверете болтовете, закрепващи основната плоча и тялото на държача, като използвате гаечен ключ.
12. Смажете резбите на регулиращия механизъм с малко количество топлоустойчива грес и след това настройте механизма на минималната дължина.
13. Инсталирайте горната част (с голям слот) краищата на подложките в механизма за регулиране, така че колелото на механизма да е обърнато към предната част на автомобила, и прикрепете горните пружини за опъване към подложките.
14. Разстелете долната част на обувките, поставете ги обратно върху фланеца на оста и поставете разширителя в малките процепи на обувките.
15. Монтирайте задържащите пружини.
16. Свържете малката кука на долната опъваща пружина към предния блок и голямата кука към задния блок.
17. Поставете отново спирачните дискове.
18. Регулирайте ръчната спирачка и проверете нейната работа преди да тръгнете.

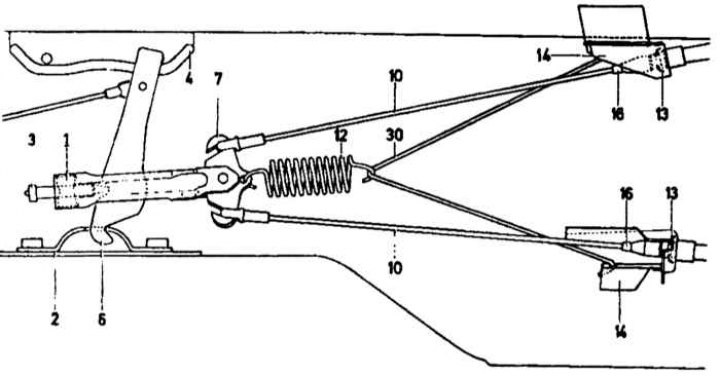

Части на кабелната система на ръчната спирачка
1 - монтажна скоба; 2 - долен монтаж; 3 - изравнителен винт; 4 - водач на междинен лост; 6 - междинен лост; 7 - балансиращ лост; 10 - кабел за управление на ръчната спирачка; 12 - пружина; 13 - пружинна скоба; 14 - скоби за контролен кабел; 16 - гумена втулка; 30 - пружинен държач

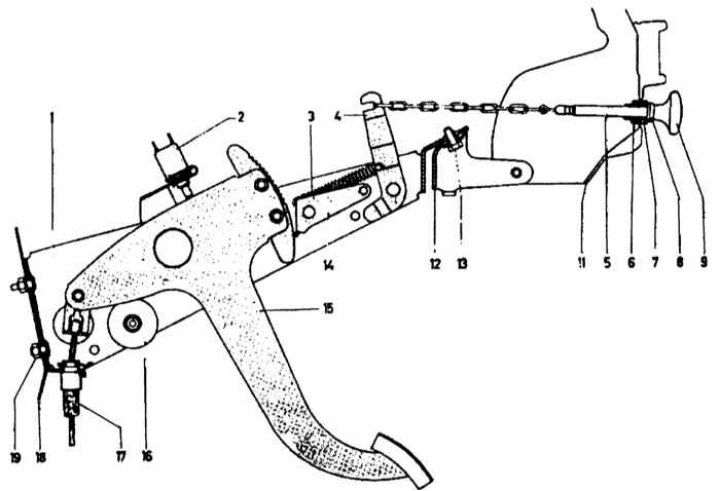

Схема на задвижване на педала на ръчната спирачка
1 - скоба; 2 - ключ за сигнална светлина; 3 - възвратна пружина; 4 - лост за изключване; 5 - дръпнете с верига; 6 - гайка на втулката; 7 - втулка; 8 - стоп; 9 - дръжка за изключване; 11 - арматурно табло; 12 - държач на арматурното табло; 13 - болт; 14 - резе; 15 - педал; 16 - гумен ограничител; 17 - спирачен кабел; 18 - преграда на тялото; 19 - болт

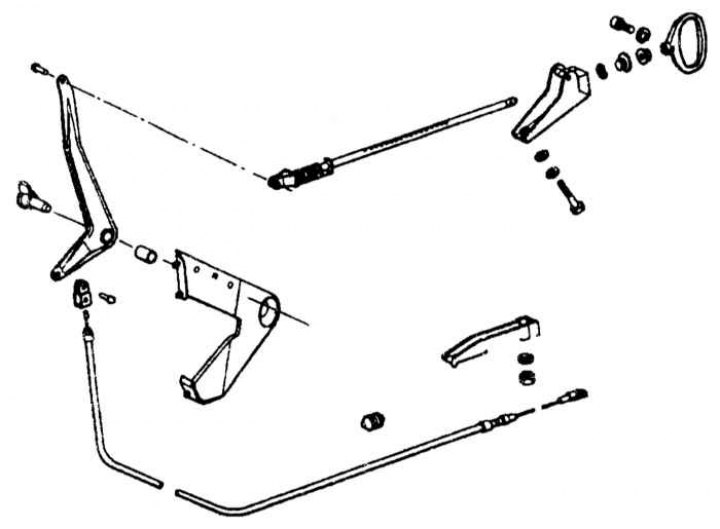

Части за ръчна ръчна спирачка
