Премахване
1. Маркирайте позицията на задните колела върху главините с боя. Това ще позволи на балансираното колело да се върне в първоначалното си положение по време на монтажа.
2. Разхлабете болтовете на колелата. Превозното средство трябва да е на колела, когато извършвате тази операция.
3. Поставете колата върху стойките и след като развиете болтовете на колелата, свалете задните колела.
Внимание! Съществува риск от нараняване при повдигане на автомобила или поставянето му върху стойки за крик. Поради това се препоръчва да се запознаете с предпазните мерки за безопасност, описани в глава "Вдигане на крик на кола".
4. Освободете ръчната спирачка.

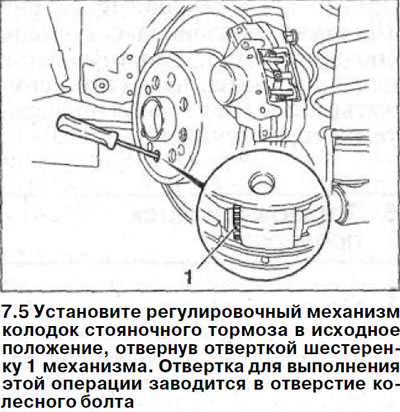

5. Поставете механизма за регулиране на ръчната спирачка в първоначалното му положение, като развиете зъбно колело 1 на механизма с отвертка. За да извършите тази операция, в отвора на болта на колелото се вкарва отвертка (вижте илюстрацията).
Внимание! За да монтирате механизма за регулиране на накладките на ръчната спирачка на дясното колело в първоначалното му положение, предавката на механизма трябва да се завърти с отвертка отдолу нагоре, а лявото колело - отгоре надолу.
6. Свалете спирачния апарат на задното колело, вижте съответната глава.
7. Свалете спирачния диск на задното колело, вижте съответната глава.
Внимание! Запомнете или запишете тяхната монтажна позиция, преди да демонтирате елементите на ръчната спирачка на задните колела. По време на монтажа можете да проверите спирачния механизъм на второто колело.

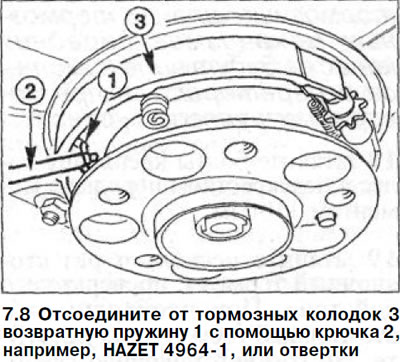

8. Разкачете възвратната пружина 1 от спирачните накладки 3 с помощта на кука 2, например HAZET 4964-1 (вижте илюстрацията).

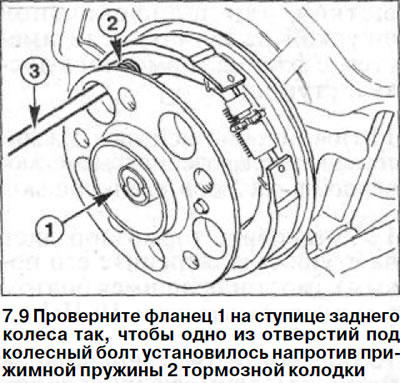

9. Завъртете фланец 1 на главината на задното колело, така че един от отворите за болта на колелото да е монтиран срещу пружината за притискане на спирачната накладка 2 (вижте илюстрацията).
10. Поставете инструмент 3, например HAZET 2730, или отвертка в отвора на джантата, компресирайте притискащата пружина 2, завъртете я приблизително на 90° и отстранете притискащата пружина (виж илюстрация 7.9).
Внимание! Можете сами да направите устройство за премахване на притискащата пружина. За да направите това, ви е необходим прът с подходящ диаметър, към края на който е заварена дръжка, образуваща буквата "Т". Във втория край на пръта се изрязва прорез с ширина до 2,5 мм и дълбочина до 4 мм.
11. Отстранете притискащата пружина на втората спирачна накладка по същия начин.

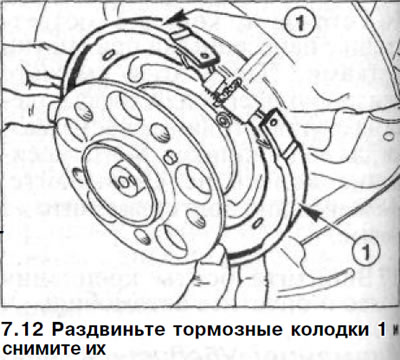

12. Разтворете спирачните накладки 1 и ги извадете. Маркирайте позицията за монтаж на регулатора на спирачната накладка. Монтажният пръстен трябва да гледа напред (вижте илюстрацията).

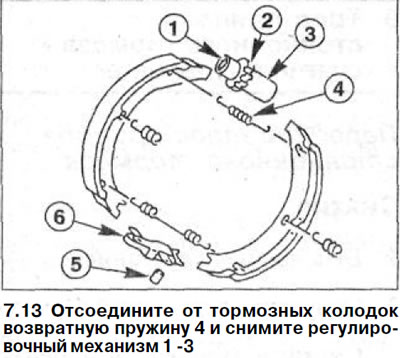

13. Изключете възвратната пружина 4 от спирачните накладки и извадете регулиращия механизъм 1-3 (вижте илюстрацията).
14. Натиснете навън болт 5 от разширителя 6 на спирачната накладка и разкачете върха на задвижващия кабел на спирачната накладка от него (вижте илюстрация 7.13).
Монтиране
Ако накладките на спирачните накладки са изгорели, препоръчително е да смените възвратните пружини на спирачните накладки.
15. Смажете опорните повърхности на подложките с тънък слой високотемпературна паста, като Liqui Moly LM-36, MOLYKOTE U или G-RAPID.
16. Разглобете регулиращия механизъм. Смажете резбите на притискащия щифт 1, както и цилиндричната част на регулиращото зъбно колело 2 с високотемпературна паста (вижте илюстрация 7.13).
17. Завийте притискащия щифт 1 (бутало) в отвора на зъбното колело 2 и ги поставете в дистанционната втулка 3. В същото време завийте притискащия щифт, докато спре (вижте илюстрация 7.13).
18. Закрепете кабела на ръчната спирачка с болт към разширителната щанга на спирачната накладка. След това преместете разширителната лента към опорната платка.
Внимание! Когато монтирате разширителния механизъм, уверете се, че подвижната му част е обърната нагоре.
19. Инсталирайте регулатора на място между двете спирачни накладки. В този случай притискащият щифт (бутало) трябва да е насочен напред по посока на движението на автомобила.
20. Прикрепете горната възвратна пружина 4 към спирачните накладки (вижте илюстрация 7.13).
21. Разтегнете спирачните накладки, свързани една с друга чрез горната възвратна пружина, и ги монтирайте на място, като ги закрепите с разширителна щанга.
22. Сменете притискащата пружина 1 с помощта на инструмента HAZET-2730 или отвертка 2 през отвора на болта на колелото. След това го натиснете надолу и го завъртете на 90°, така че пружината да е фиксирана в опорната чаша. Уверете се, че пружината е поставена правилно.
23. Монтирайте втората пружина за притискане на спирачната накладка. В зависимост от варианта на производство двата края на долната възвратна пружина се различават по размера на куките.

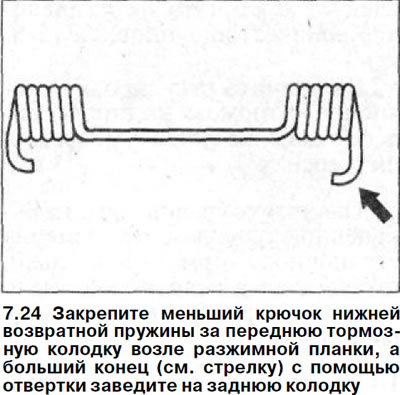

24. Прикрепете по-малката кука на долната възвратна пружина към предната спирачна челюст близо до освобождаващата щанга и по-големия край (вижте стрелката на илюстрацията) използвайте отвертка, за да го завиете върху задния блок.
25. Инсталирайте спирачния диск на задното колело, вижте съответната глава.
26. Инсталирайте шублера, вижте съответната глава.
27.. Инсталирайте задните колела в съответствие с маркировките, направени по време на отстраняването. Преди да направите това, смажете центриращата опора на диска на колелото върху главината с тънък слой смазка. Не смазвайте болтовете на колелата. Сменете ръждясалите болтове с нови.
28. Завийте болтовете на колелата и спуснете колата.
29. Затегнете болтовете напречно до въртящ момент от 110 Nm.
30. Регулирайте ръчната спирачка, вижте съответната глава.
