Забележка: По време на монтажа ще са необходими нови съединителни гайки на предния и задния задвижващ вал.
Премахване
1. Поставете клиновете под предните колела. Повдигнете задната част на колата с крик и я поставете върху опори (вижте "Повдигане на автомобила и монтирането му върху опори").
2. Развийте болтовете и отстранете топлинните екрани на изпускателната система (виж фиг. 7.2). Отстранете болтовете и скобата, която пасва напречно на тунела на задвижващата линия, така че валът да може да се спусне.

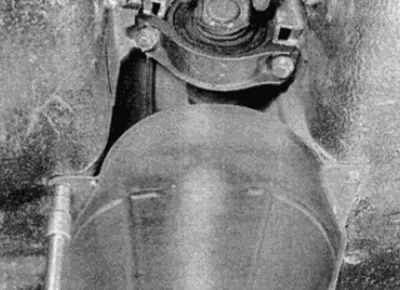

Фиг. 7.2. Развийте болтовете и отстранете топлинните екрани на изпускателната система
3. Поставете крик с дървен блок под трансмисията и повдигнете крика, за да поддържа модула.
4. Развийте гайката, закрепваща задната опорна скоба към скоростната кутия и болтовете, закрепващи опората към тялото. Отстранете опорната скоба.
5. С помощта на голям отворен гаечен ключ разхлабете гайката на втулката с резба, която се намира до опорния лагер, няколко оборота, като внимавате да не повредите гумения багажник.
6. Направете маркировки за подравняване между съединителя на вала и фланеца на трансмисията, след това разхлабете и отстранете гайките и болтовете, закрепващи гъвкавия съединител към трансмисията (виж фиг. 7.6). Изхвърлете гайките, тъй като по време на монтажа трябва да се използват нови.

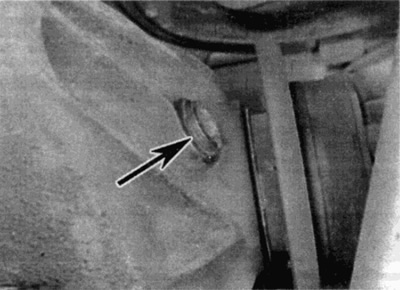

Фиг. 7.6. Развийте гайките и болтовете, закрепващи гъвкавия съединител към фланеца на скоростната кутия
7. Развийте гайките и спуснете скобата на универсалния задвижващ ремък.
Забележка: При превозни средства, произведени след септември 1988 г., гайките/болтовете на скобата на колана са същите като стойките на предния колан.
8. С помощта на боя или маркер направете маркировки за подравняване между съединителя на задвижващата линия и крайния фланец на задвижването. Отстранете гайките и болтовете, закрепващи съединителя към крайното задвижване, и ги изхвърлете; когато инсталирате, трябва да използвате нов (виж фиг. 7.8).

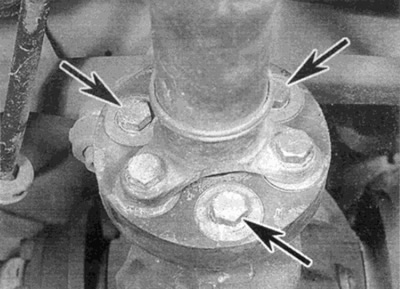

Фиг. 7.8. Развийте гайките и болтовете (показани със стрелки) закрепване на съединителя към основната предавка
9. С помощта на партньор подпрете карданното задвижване и отстранете болтовете, закрепващи конзолата на централния лагер. Преместете задната част на вала напред и разкачете вала от крайната предавка. Разкачете предната част на вала от трансмисията и извадете модула изпод колата (виж фиг. 7.9, a-c).

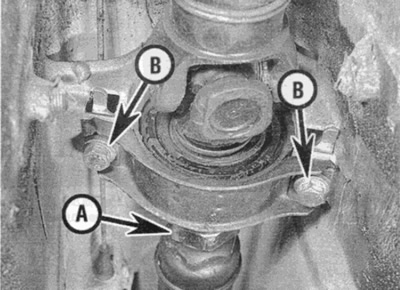

Фиг. 7.9, а. Затягаща гайка на задвижващия вал (A) и централни опорни лагерни болтове (B)

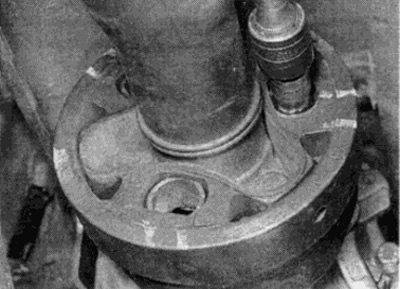

Фиг. 7.9, б. Плъзнете задната част на вала напред и отделете вала от крайната предавка

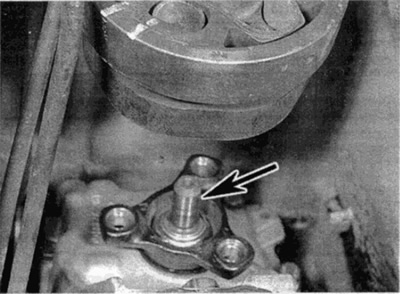

Фиг. 7.9, c. Разкачете предната част на задвижващата линия от фланеца на трансмисията.
Забележка: Не отделяйте половините на задвижващия вал, без да направите маркировки за подравняване. Ако задвижващата линия не е сглобена правилно, тя ще бъде небалансирана, което ще доведе до шум и вибрации по време на работа. Някои модели вече имат маркировки за подравняване на вала: повдигнатата маркировка на предната част трябва да бъде разположена между двете маркировки на задната част на U-образното съединение.
