Преглед
1. Задействайте ръчната спирачка, след това повдигнете предната част на автомобила и го поставете на стойки (вижте "Повдигане на автомобила и монтирането му върху опори").
2. Внимателно проверете гумените съединители, които свързват задвижващата линия към скоростната кутия и крайната предавка. Потърсете щети като пукнатини, разслояване или общо влошаване. Ако е необходимо, сменете съединителя, както следва.
Замяна
Забележка: Ще са необходими нови съединителни гайки на задвижването.
3. Свалете задвижващия вал, както е описано в параграф 7.
Преден съединител
4. Поставете маркировки за подравняване между съединителя и амортизатора на вибрациите (където е инсталиран) и кардан.
5. Развийте закрепващите гайки, след това отстранете болтовете и извадете съединителя от карданното задвижване. Проверете състоянието на гасителя на вибрациите, ако е износен или повреден.
6. Позиционирайте гасителя на вибрациите (където е инсталиран) според маркировките, направени преди отстраняването. При модели, при които центровете на отворите за болтове са изместени с 40 mm от центъра на вала (диаметърът на центровете на отворите на болтовете е 80 mm) амортисьорът трябва да бъде разположен по този начин. така че показалецът за отливане да е насочен, както е показано на фигурата (виж фиг. 8.6, а, б).

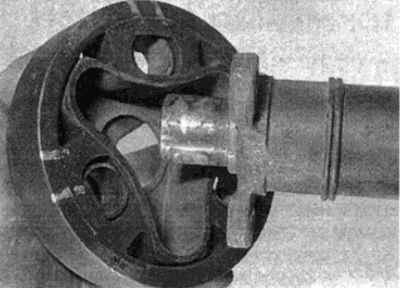

Фиг. 8.6. А. Монтиране на виброгасител

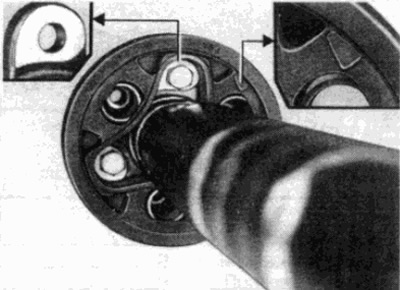

Фиг. 8.6, б. При модели, при които центровете на отворите на болтовете са изместени с 40 mm от центъра на вала, гасителят на вибрациите трябва да се монтира така, че показалецът да е ориентиран както на фиг.
7. При модели, при които центровете на отворите за болтове са разположени на 45 mm или повече от центъра на вала (диаметър 90 mm или повече), позиционирайте амортисьора така, че стрелката да сочи към изпъкналата издатина на фланеца (виж фиг. 8.7, а, б).

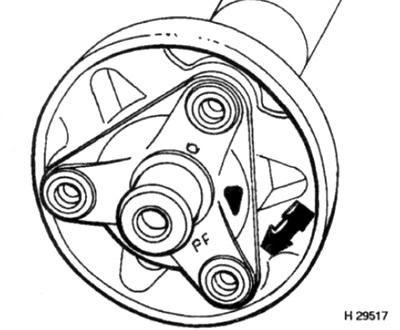

Фиг. 8.7, а. При модели, при които центровете на отворите са на 45 mm или повече от центъра, позиционирайте гасителя на вибрациите така, че стрелката да сочи към изпъкналата издатина на фланеца (показано със стрелка) - модели до 12/89г

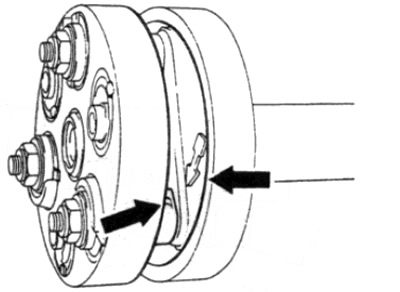

Фиг. 8.7, б. Местоположение на стрелката за регулиране на амортисьора на вибрациите - модели, пуснати след 01/90
8. Инсталирайте новия съединител върху вала, като се уверите, че страната е маркирана "dese seite zur gelenkwelle" с лице към задвижващия вал (където е необходимо) (виж фиг. 8.8). Поставете монтажните болтове, след това монтирайте нови монтажни гайки и ги затегнете до необходимите спецификации на въртящия момент.

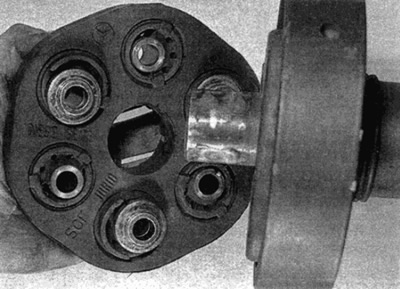

Фиг. 8.8. Монтирайте гумения съединител, като се уверите, че етикетираната страна е обърната към амортисьора/карданния вал
9. Инсталирайте задвижващата линия, както е описано в параграф 7.
Заден съединител
10. Развийте закрепващите гайки, след това отстранете болтовете и извадете съединителя от карданното задвижване.
11. Инсталирайте новия съединител, след това монтирайте монтажните болтове и новите гайки, като ги затегнете до необходимия въртящ момент.
12. Инсталирайте задвижващата линия, както е описано в параграф 7.
