- távolítsa el az olajteknőt (lásd alfejezetet 3.5);

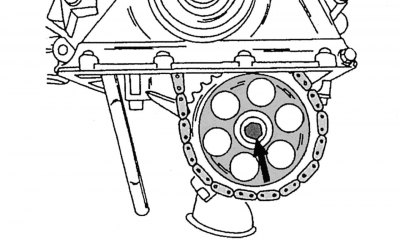

122. rajz. Az olajszivattyú meghajtó lánckerék csavarja
- csavarja ki a csavart a lánckerék közepén, a 122. ábrán látható módon, és vegye le a lánckereket a lánccal együtt a szivattyú tengelyéről;

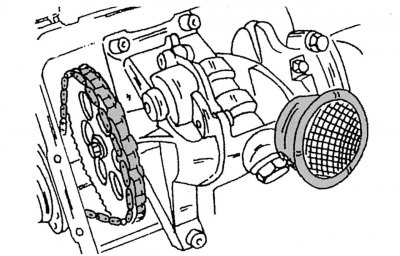

123. rajz. Az olajszivattyú felszerelése a forgattyúház aljára (négyhengeres motor példáján)

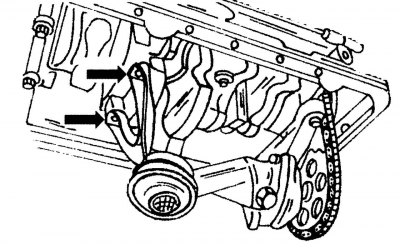

124. rajz. További tartókonzol az olajszivattyú öthengeres motorra való felszereléséhez
- Lazítsa meg az olajszivattyú rögzítőcsavarjait és távolítsa el. A szivattyú három csavarral van rögzítve: kettő az egyik oldalon és egy az ellenkező oldalon. Az öthengeres motoron emellett egy tartókonzol van felszerelve, amely a szivattyúhoz és a forgattyúház aljához van rögzítve. A 123. és 124. ábra a szivattyút beszerelt helyzetben mutatja. Ahhoz, hogy egy öthengeres motoron hozzáférjen a szivattyúhoz, a szívócsonk tartóját is el kell távolítani;
- ha szükséges, csavarja ki az olajszivattyú nyomáscsökkentő szelepének dugóját. Nyomás alatt van, ezért tartsa meg, mielőtt teljesen kifordítja. Távolítsa el a szelep részeit a belső lyukból, és alaposan ellenőrizze;

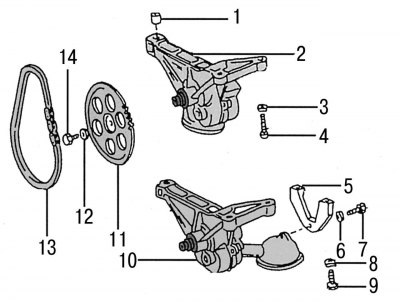

125. rajz. Olajszivattyú mindkét típusú motorhoz: 1 - vezetőhüvely; 2 - négyhengeres motor olajszivattyúja; 3 - rugós alátét; 4 - csavar, 25 Nm; 5 - tartókonzol (öthengeres motor); 6 - alátét; 7 - csavar, 10 Nm; 8 - alátét; 9 - csavar, 25 Nm; 10 - öthengeres motor olajszivattyúja; 11 - olajszivattyú meghajtó lánckerék; 12 - alátét; 13 - hajtólánc; 14 - csavar, 25 Nm

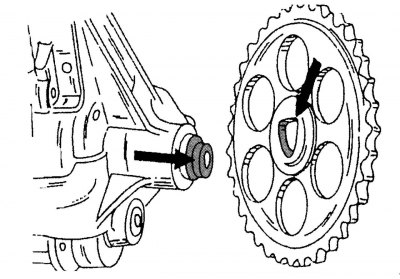

126. rajz. Az olajszivattyú tárcsa felszerelése a tengelyre
- az olajszivattyú beszerelése fordított sorrendben történik. A 125. ábra azt mutatja, hogy a szivattyú hogyan van felszerelve mindkét típusú motorra. Húzza meg a rögzítőcsavarokat 25 Nm nyomatékkal. Helyezze a szivattyú meghajtó lánckerekét a tengelyre úgy, hogy a megfelelő helyek illeszkedjenek (126. ábra).
Olajszivattyú javítás
Az olajszivattyú javíthatatlan. Ha a szivattyú eltávolításának oka az olajnyomás csökkenése volt, az olajszivattyút ki kell cserélni. Cserekor gondosan ellenőrizze a hajtóláncot és a lánckereket, hogy megbizonyosodjon arról, hogy nincs-e új szivattyú beszerelve kopott meghajtóalkatrészekkel.
