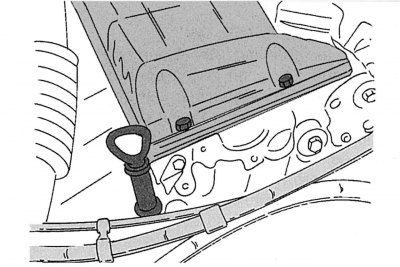

117. ábra. Az olajszintmérő pálca helye egy 2,3 literes motoron (208D, 308D, 408D) |

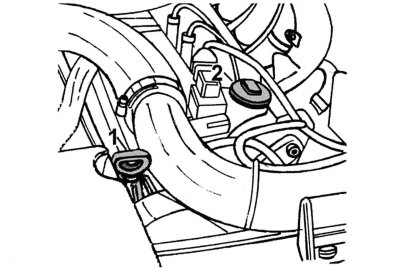

118. ábra. Az olajnívópálca (1) és az olajbetöltő sapka (2) helye egy 2,9 literes motoron (212D, 313D, 412D) |
Az olajszintmérő pálca vezetőcsöve közvetlenül a motor elejének közepén található (lásd a 117. és 118. ábrát). Az eltávolításához vegye ki a nívópálcát, csavarja le a cső tetején lévő csavart, és vegye le a forgattyúházból. A cső alján egy tömítés található, amelyet minden szétszereléskor cserélnek.
132. ábra. Az azonosítószám helye az olajszintmérő pálcán (nyíllal jelölve)
Az összeszerelés fordított sorrendben történik. Húzza meg a cső rögzítőcsavarját 10 Nm nyomatékkal. Ha a csövet és a nívópálcát újra cseréli, ügyeljen arra, hogy azok megfeleljenek a motor típusának. A 132. ábra a nívópálcára bélyegzett számot mutatja. Csere esetén az új nívópálca számának meg kell egyeznie a régi számával.
