Îndepărtare
1. Opriți contactul.
2. Scoateți pompa de vid.
3. Deconectați conectorul cablurilor de la robinetul de închidere Y73 (vezi figura 5.59).

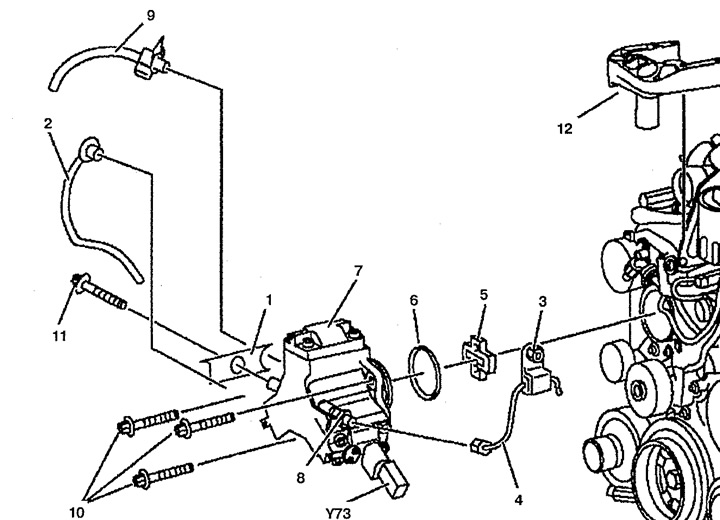

Figura 5.59. Pompă de combustibil de înaltă presiune:
1, 3. Paranteză,
2. Conductă de scurgere a combustibilului,
4, 9. Conductă de injecție a combustibilului,
5. Rol principal,
6. Sigiliu,
7. Pompă de combustibil de înaltă presiune,
8. Fixarea conductei de injecție a combustibilului,
10, 11. Șuruburi,
12. Suport motor superior dreapta,
Y73. Supapă de închidere a combustibilului.
4. Deconectați conducta de refulare 4 de la pompa de combustibil de înaltă presiune 7.
5. Scoateți suportul 1 al pompei de combustibil de înaltă presiune 7. Nu deconectați elementul de fixare 8 al conductei de refulare.
6. Deconectați conductele de scurgere 2 și de presiune 9 de combustibil de la pompa de combustibil de înaltă presiune 7. Înlocuiți inelul de etanșare.
7. Deconectați conducta de scurgere a combustibilului 2 și cablajul electric de sub pompa de combustibil de înaltă presiune 7.
8. Deșurubați șuruburile 10 care fixează pompa de combustibil de înaltă presiune 7.
9. Demontați pompa de combustibil de înaltă presiune 7.
Instalare
10. Instalarea se efectuează în ordine inversă demontării. Înlocuiți garnitura 6. Ștergeți suprafețele de etanșare.
