Figura 231. Piese ale arborelui osiei: 1 — arbore oscial; 2 — capac de rulment; 3 - manșetă (întotdeauna supus înlocuirii); 4 - garnitură (întotdeauna supus înlocuirii); 5 - piuliță crestată; 6 - șaibă de blocare; 7 - inel de etanșare cu secțiune pătrată; 8 — rulment; 9 - capac de protecție
Deoarece pentru fixare se folosește o piuliță cu crestătură, este necesară o cheie specială care asigură un cuplu de strângere semnificativ pentru înlocuirea rulmentului. Trebuie să fiți conștienți de faptul că o piuliță slăbită în interiorul axului poate provoca daune grave. Pentru a scoate rulmentul, veți avea nevoie și de un extractor. Figura 231 prezintă arborele osiei într-o stare dezasamblată. Arborele osiei trebuie demontat după cum urmează:
- prindeți arborele osiei într-o menghină. Deblocați ambele caneluri ale piuliței prin îndoirea marginilor șaibei de siguranță. Pentru a fixa mai bine arborele osiei într-o menghină, înșurubați două șuruburi de roată în acesta și fixați-l împreună cu ele;

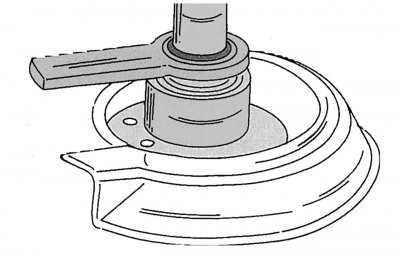

Figura 232. Deșurubarea piuliței canelurilor folosind o cheie specială
- deșurubați piulița crestată așa cum se arată în imagine 232, în următoarele condiții: piulița din stânga are filet pe stânga, piulița din dreapta are filet pe dreapta. O piuliță cu filet pe stânga poate fi identificată după canelura de pe exterior;
- scoateți șaiba de siguranță de la arborele osiei;

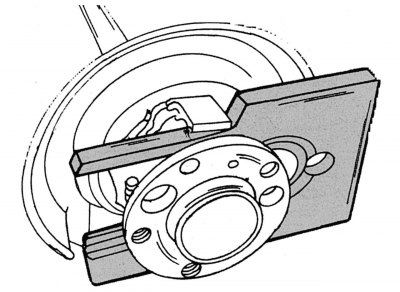

Figura 233. Instalarea unei plăci speciale detașabile pentru presarea în afară a axului
- folosiți un extractor special pentru a scoate rulmentul și capacul rulmentului cu garnitura de etanșare de pe arborele osiei. Dacă apar dificultăți, trebuie să contactați o stație de service, deoarece în acest caz nu există un punct de sprijin adecvat pentru un extractor convențional. Dacă există o presă, o placă specială detașabilă (figura 233 prezintă o plăcuță utilizată la o benzinărie) introduceți între flanșa axului și capacul rulmentului, comprimați capetele acestuia cu o presă și împingeți arborele afară;
- după scoaterea capacului rulmentului, utilizați un mâner adecvat pentru a îndepărta garnitura;
- toate piesele trebuie spălate și inspectate temeinic.
În timpul asamblării, trebuie efectuate următoarele operațiuni:
- aplicați vaselină universală pe marginile de lucru ale manșetei și introduceți-o din exterior în capacul rulmentului. Marginea exterioară a etanșării trebuie să fie la același nivel. Folosiți o mandrenă pentru instalare;

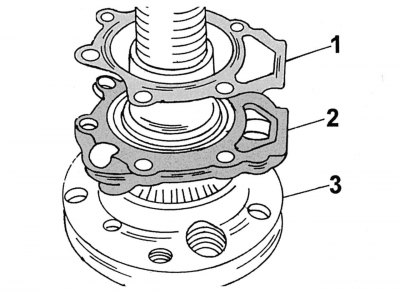

Figura 234. Instalarea capacului rulmentului (1) și a garniturii (2) pe arborele osiei (3)
- instalați capacul rulmentului pe arborele osiei și așezați garnitura deasupra (figura 234). Apoi instalați capacul de protecție pe ax;

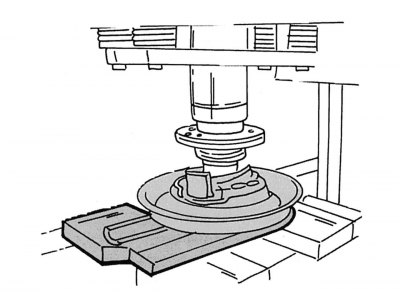

Figura 235. Presarea rulmentului pe arborele osiei
- apăsați rulmentul pe arborele osiei. Pentru a face acest lucru, așezați inelul interior al rulmentului dedesubt și apăsați-l din exteriorul arborelui (flanșă). Procesul de presare este prezentat în figură 235. Pentru a ușura lucrul, rulmentul poate fi încălzit la 80°C. Nu deteriorați rulmentul;
- lăsați rulmentul să se răcească și aplicați o cantitate suficientă de vaselină pe role;
- apăsați inelul de etanșare cu secțiune pătrată pe rulment;

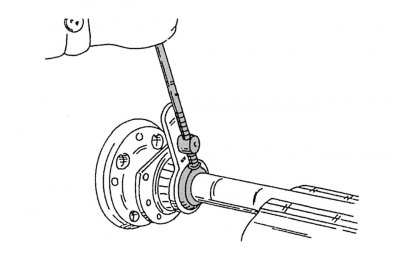

Figura 236. Strângerea piuliței de montare a rulmentului axului
- instalați o nouă șaibă de blocare (cu partea plată orientată spre piulița crestată) și strângeți piulița conform cerințelor specificate: instalați piulița cu canelura pe partea necesară. Instalați așa cum se arată în imagine Cheia 236 și strângeți piulița cu un cuplu de 300-350 N·m. Dacă unealta necesară nu este disponibilă, piulița trebuie strânsă la o stație de service;
- pentru a fixa piulița, blocați canelurile acesteia prin îndoirea marginilor șaibei de siguranță. Acest lucru este necesar pentru a preveni slăbirea spontană a piuliței.
