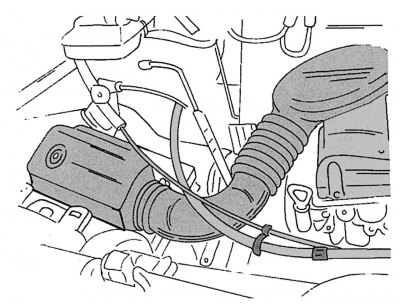

Ориз. 156. Двигател въздушен филтър 2.3л
Разположението на въздушния филтър на двигателя с обем 2,3 l е показано на фиг. 156 (отпред от лявата страна на двигателното отделение). В зависимост от типа на двигателя, разположението на тръбите за всмукване на въздух варира. При двигател с турбокомпресор тръбата се прокарва между предната част на двигателя и корпуса на въздушния филтър. Тръбата е свързана към сензора за масов въздушен поток, който също може да бъде отстранен.
Корпусът на филтъра е фиксиран отдолу върху гумени подложки. Когато монтирате корпуса на филтъра, уверете се, че щифтовете, показани със стрелките, пасват в съответните отвори.

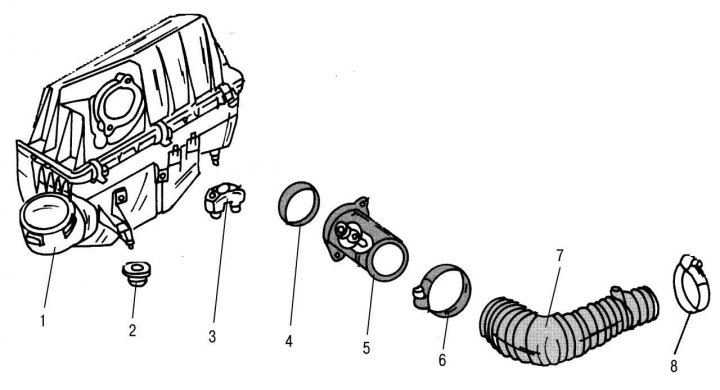

Ориз. 169. Въздушен филтър на 2,9-литров двигател: 1 - корпус на филтъра (Mann und Hummel); 2, 3 - гумени възглавници; 4 - уплътнителен пръстен; 5 - сензор за масов въздушен поток; 6 - скоба за маркуч; 7 - маркуч за всмукване на въздух; 8 - скоба
За смяна на филтъра (ориз. 169) отворете щипките отстрани на капака на корпуса на филтъра, свалете капака и извадете филтъра.
Забележка. Индикаторът на въздушния филтър показва степента на замърсяване (червена зона). Когато червената зона достигне 100%, филтърът трябва да се смени.
