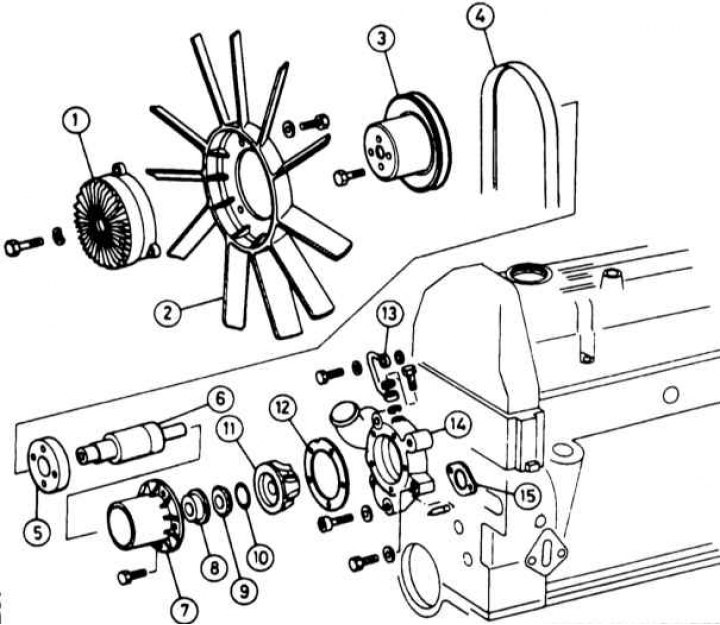

Водна помпа и вентилатор с електромагнитен съединител
1 - електромагнитен съединител; 2 - вентилатор; 3 - макара; 4 - задвижващ ремък; 5 - главина; 6 - вал и лагери; 7 - корпус; 8 - уплътнения на плъзгащи се пръстени; 9 - задържащ пръстен; 10 - дистанционен пръстен; 11 - работно колело; 12 - уплътнение; 13 - корпус; 14 - корпус на помпата; 15 - уплътнение
1. Източете охладителната система.
2. При двигатели с магнитен съединител за задвижване на вентилатора, свалете радиатора.
3. Разхлабете монтажните и регулиращите болтове на генератора, плъзнете го към двигателя и освободете задвижващия ремък върху ролките. Ако ремъкът на алтернатора трябва да се свали напълно при модели със сервоуправление, климатик (компресор), първо трябва да свалите ремъците на съответните модули.
4. При модели с магнитен съединител на вентилатора, заключете помпата и отстранете централния болт, след това отстранете вентилатора и отстранете болтовете на шайбата от водната помпа. Заключете шайбата с помощта на отвертка, поставена между централния вал и главата на един от болтовете.
5. При модели с вискозен съединител за задвижване на вентилатора, развийте болтовете и отстранете вентилатора и шайбата от водната помпа.
6. Отстранете болтовете и извадете водната помпа от корпуса на предната повърхност на цилиндровия блок.
7. Почистете свързващите повърхности на водната помпа и корпуса.
8. Монтажът се извършва в реда, обратен на демонтирането. Поставете ново уплътнение и затегнете болтовете до определения въртящ момент. Напълнете охладителната система с охлаждаща течност и затегнете задвижващия ремък.
