Ролка на коляновия вал/вибрационен демпфер
Премахване
1. За да подобрите достъпа, отстранете лопатките на вентилатора на радиатора и капака, както е описано в Глава 3.
2. Отстранете спомагателния задвижващ ремък, както е описано в Глава 1А.
3. Развийте монтажните болтове и отстранете шайбата/вибрационния гасител от главината. Ако е необходимо, задръжте ролката/амортизатора на вибрациите от завъртане, като използвате главата на гаечния ключ за монтажния болт на главината.
Монтиране
4. Монтажът се извършва в обратен ред. Монтирайте допълнителния задвижващ ремък, както е описано в Глава 1А и монтирайте лопатките на вентилатора на радиатора и капака, както е описано в Глава 3.
Хъб
Премахване
Предупреждение: Болтът на главината е твърде стегнат. При развиване на болт е необходимо устройство за заключване на главината. Не използвайте произволни инструменти или инструменти, които не са предназначени за тази цел, тъй като това може да доведе до нараняване или нараняване.
Забележка: Може да е необходим изтегляч на главината, за да премахнете главината. По време на монтажа може да е необходим динамометричен ключ, създаващ въртящ момент до 300 Nm.
5. Отстранете шайбата на коляновия вал, както е описано по-рано в този параграф.
6. Сглобете държача на главината. Можете да направите устройство от два метални пръта, свързани с аксиален болт. Прикрепете устройството против въртене на главината, като използвате болтовете на ролката/амортизатора на вибрациите.
7. С помощта на гаечен ключ и дълъг лост разхлабете болта на главината. Моля, обърнете внимание, че болтът е много стегнат.
8. Развийте болта на главината и отстранете пружинните шайби.
9. Където е необходимо, развийте долния монтажен болт от дистанционния елемент на амортисьора на обтегача и завъртете дистанционния елемент настрани от главината.
10. С помощта на подходящ теглич отстранете главината от коляновия вал.
11. Където е предвидено, извадете ключа от коляновия вал.
Монтиране
12. Където е предвидено, монтирайте шпонката в жлеба на коляновия вал.
13. Подравнете жлеба в главината с шпонката и плъзнете главината върху края на вала.
14. Смажете пружинните шайби, след което ги монтирайте с изпъкналите страни, обърнати към главата на болта (виж фиг. 5.14).

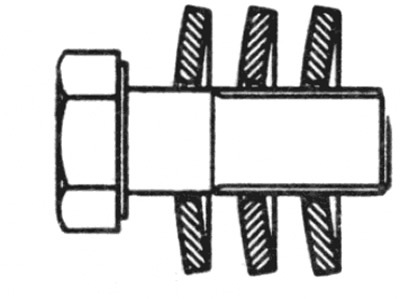

Фиг. 5.14. Изпъкналата повърхност на шайбите на главината на шайбата на коляновия вал трябва да е обърната към главата на болта
15. Смажете резбата на болта с масло, след което монтирайте болта на главината.
16. Затегнете болта на главината, като го държите от завъртане с помощта на инструмент. Затегнете монтажния болт на главината до необходимия въртящ момент. Внимавайте да не се нараните.
17. Инсталирайте шайбата на коляновия вал/амортизатора на вибрациите, както е описано по-рано в този параграф.
