Оттегляне
1. Свалете капака на ангренажната верига на разпределителния вал, както е описано в параграф 6.
2. При двигател с карбуратор отстранете горивната помпа, както е описано в Глава 4А.
3. Отстранете зъбното колело на разпределителния вал, както е описано в параграф 8.
4. С помощта на бързосъхнеща боя или скрепер маркирайте зъбното колело на разпределителния вал и съответната връзка на задвижващата верига.
5. При моделите с една верига издърпайте долната водеща релса.
6. Ако е необходимо, завъртете спомагателния вал, така че заключващият болт на вала да се вижда през отворите на зъбното колело.
7. Работейки през отвора в зъбното колело, отстранете фиксиращия болт, след което отстранете фиксатора на спомагателния вал (виж фиг. 9.7, а, б).

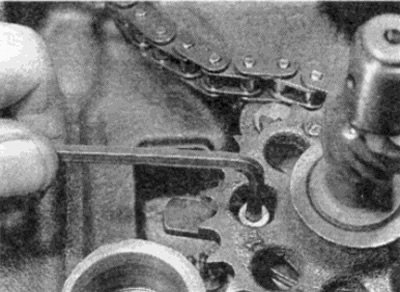

Ориз. 9.7, а. Разхлабете фиксиращия болт на спомагателния вал...

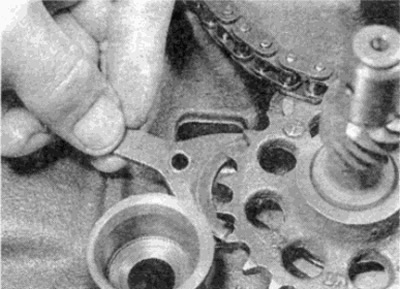

Ориз. 9.7, b... и премахнете ключалката
8. Отделете задвижващата верига от зъбното колело, след което извадете спомагателния вал от цилиндровия блок (виж фиг. 9.8).

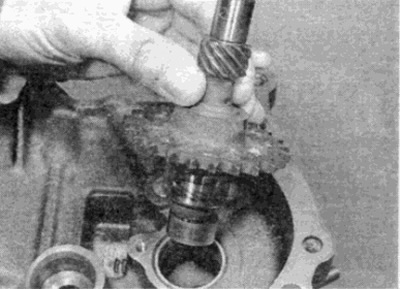

Ориз. 9.8. Премахване на спомагателния вал
Преглед
9. Проверете за износване или повреда на повърхностите на вала (особено на водещите повърхности на горивната помпа и разпределителя). Ако се открият дефекти, сменете вала.
10 Проверете зъбите на зъбното колело за износване. Всеки зъб образува обратна буква "V. Ако се носи, напрегнатата страна на всеки зъб ще бъде леко вдлъбната в сравнение с другата страна на зъба (тези. зъбите ще изглеждат като кука). Ако зъбите са износени, зъбното колело трябва да се смени.
Инсталация
11. Поставете вала на място в цилиндровия блок, след това монтирайте фиксатора и затегнете фиксиращия болт до необходимия въртящ момент.
12. Поставете веригата върху зъбното колело на спомагателния вал.
13. Където е предвидено, монтирайте долния водач на релсата.
14. Уверете се, че маркировките на веригата и зъбното колело на коляновия вал са подравнени преди отстраняване. Монтирайте зъбното колело на разпределителния вал, както е описано в параграф 8.
15. При модели с карбуратор монтирайте горивната помпа, както е описано в Глава 4А.
16. Монтирайте капака на задвижващата верига на разпределителния вал, както е описано в параграф 6.
