Reglarea sistemului de frână de parcare (Mercedes-Benz Vito W638)

1. Rodați sistemul frânei de mână. Pentru a face acest lucru, strângeți sistemul de frână de mână cu o forță de 1000 N la aproximativ 60 pe suport. Sau, cu viteza vehiculului la aproximativ 60 km/h, acționați maneta frânei de mână timp de 8 secunde. Nu supraîncălziți plăcuțele.

2. Scoateți câte un șurub de montare de pe fiecare roată spate.

3. Ridicați mașina.

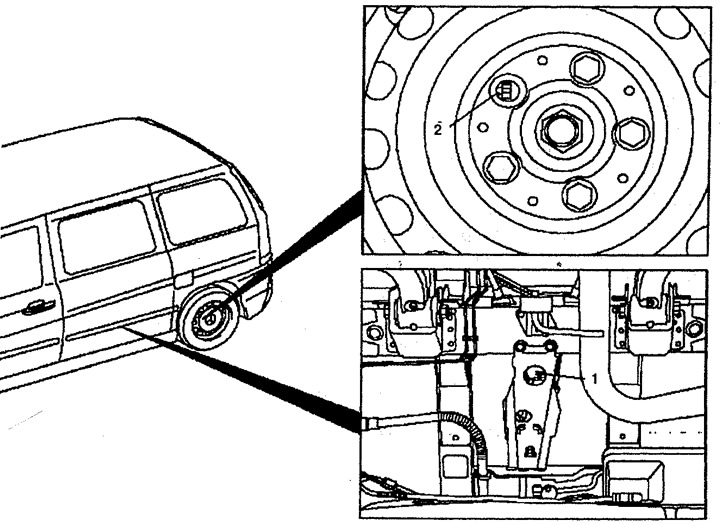

4. Slăbiți cablurile frânei de mână deșurubând șurubul de reglare 1 (vezi figura 9.13).



5. Reglați orificiul liber din roată astfel încât piulița de reglare 2 să fie vizibilă.

6. Reglați poziția piuliței de reglare 2. Introduceți o șurubelniță în orificiu și rotiți piulița 2 până când roata este blocată. Apoi slăbiți-l 3-4 ture.

7. Strângeți șurubul de montare a roții.

8. Reglați cablul frânei de mână.

9. Strângeți maneta de acționare de mai multe ori - roțile ar trebui să se rotească fără rezistență.

• Efort pentru pedala de frână de mână: 190-260 Nm.
• Forța asupra manetei de acționare a sistemului de frână de parcare: 120-150 Nm.
