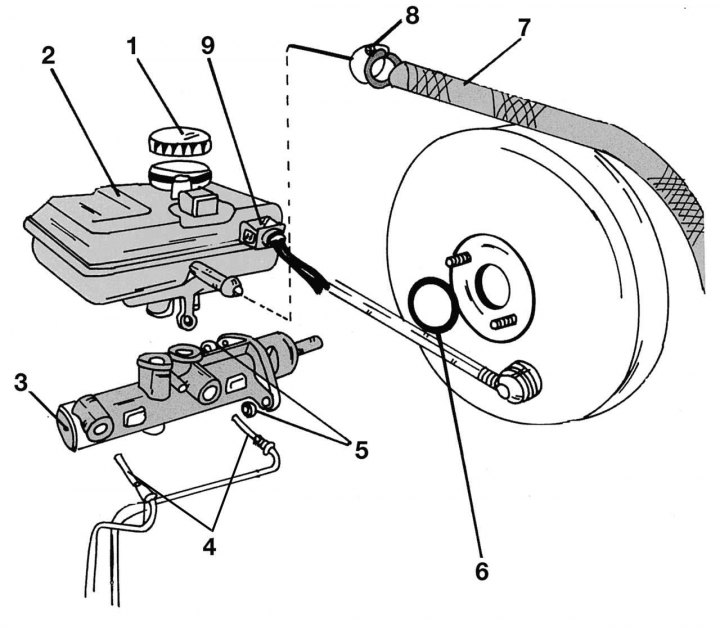

290. ábra. A főfékhenger ki- és beszerelése: 1 - fékfolyadéktartály sapkája; 2 - fékfolyadék tartály; 3 - főfékhenger; 4 — a csővezeték hollandi anyája, 12–16 Nm; 5 — M8 rögzítőanya, 25–28 Nm; 6 - tömítőgyűrű (mindig cserélhető); 7 - hidraulikatömlő; 8 - tömlőbilincs; 9 — folyadékszint-érzékelő csatlakozódugója
A főfékhenger a vákuumrásegítő háza elé van szerelve, és a motortérből kivehető. A 290. ábra a főfékhenger alkatrészeit mutatja a nyomásfokozóval együtt. A főfékhenger eltávolításakor a következő műveleteket kell végrehajtani:
- csavarja le a fékfolyadék tartályának kupakját, és egy csavarhúzóval feszítse le alatta a hálót;
- válasszuk le a fékfolyadékszint-érzékelő csatlakozóját a fékhenger oldaláról;
- helyezze a tömlő egyik végét az egyik első fékmechanizmus légtelenítő csonkjára, a másik végét pedig engedje le az előkészített tartályba. Lazítsa meg a mellbimbót, és a fékpedál lenyomásával pumpálja ki a folyadékot a rendszerből. A folyadékot a tartályból egy izzófecskendővel is kiszivattyúzhatja, ahogy az korábban látható. Helyezzen egy rongyot a henger alá, hogy megakadályozza a folyadékcseppek bejutását a motor alkatrészeire;
- bilincselje le a fékfolyadéktartályhoz vezető tömlőt;
- vágja el a tömlőbilincset oldalvágóval, és vegye ki a tömlőt a tartályból;

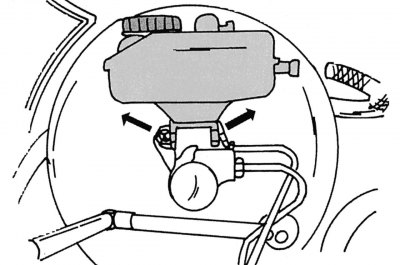

291. ábra. A fékfolyadéktartály eltávolítása
- a tartály rögzítőelemeinek kifelé lazításával (291. ábra), vedd le;
- csavarja le a csöveket a főfékhengerről, és óvatosan mozgassa őket oldalra. Védje a végeket a szennyeződéstől. Ismételten ügyeljen arra, hogy ne csöpögjön fékfolyadék a motortérben lévő alkatrészekre. Összeszereléskor a csővezetékek csatlakozóanyáit 12-16 Nm nyomatékkal kell meghúzni;
- csavarja le a hengert, és vegye ki, döntve el a tolórúdtól. Győződjön meg arról, hogy a henger nem forog fel, és a dugattyúrúd nem jön ki a helyéről. Távolítsa el a henger mögött található tömítőgyűrűt.
A telepítést fordított sorrendben kell elvégezni. A tömítőgyűrűt mindig cserélik. A rögzítőcsavarokat 25 Nm nyomatékkal húzza meg. A nyomásfokozó rúd nem igényel speciális beszerelést a hengerbe. Végül helyezze be a tartályt, öntsön fékfolyadékot a rendszerbe, és légtelenítse az alábbiak szerint. Fékfolyadék kapacitás mod. A 412D 0,4 l, más modelleknél - 0,3 l.
