Szereljen be új olajtömítést a hengerblokkba. Egy kalapács fogantyújával szorosan helyezze be az olajtömítést a horonyba (lásd az ábrát. 74). A szükséges átfedés biztosítása érdekében vágja le az olajtömítést a hasított felület felett (lásd az ábrát. 75). A tömítés végei kiemelkedésének magassága a tömítés csavargának színétől függ. Grafitszürke olajtömítés esetén a kiemelkedés 1,0 mm, sárga-barna esetében - 0,5 mm.

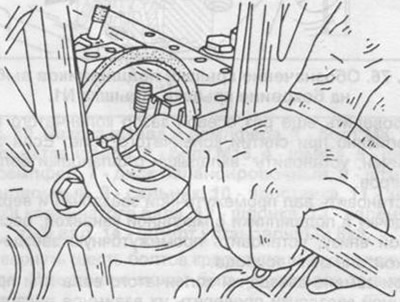

Rajz. 74. Az olajtömítés felszerelése kalapácsfogantyúval.

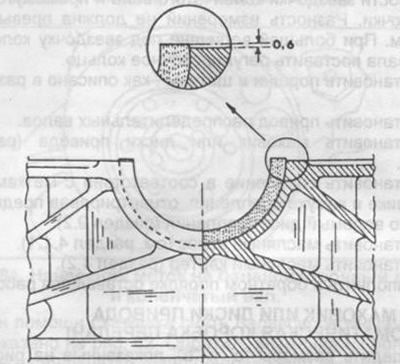

Rajz. 75. Átfedés a tömítés levágása után.
Óvatosan szerelje be a főtengelyt a hengerblokkba. Ha a dugattyúk a hengerblokkban voltak, akkor helyezze az alsó hajtórúdfejeket a főtengelycsapokra.
Helyezze a betéteket a fő csapágyfedelekbe, és kenje meg a felületüket.
Szerelje be a fedeleket a hengerblokkba egy gumi vagy műanyag ütővel ellátott kalapáccsal, és nyomja a helyükre. A burkolatok csak egy pozícióban helyezhetők el. Ellenőrizze a jelöléseket a borítón. ábrán. A 76. ábra a szimbólumok helyét mutatja a fő csapágyfedelen.

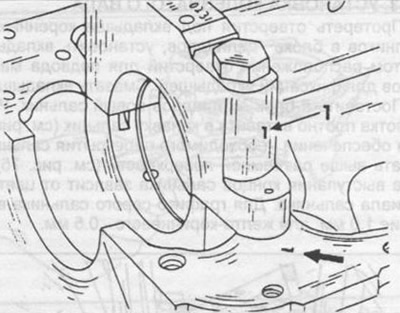

Rajz. 76. A csapágyfedél megjelölése a fedél oldalára van bélyegezve. 1. számú borító.
Húzza meg egyenletesen a fő csapágyfedél csavarjait 80 Nm nyomatékkal.
Forgassa el a főtengelyt az elakadás megszüntetéséhez. Ha megnövekszik a forgással szembeni ellenállás, szüntesse meg a csapágyfedelek enyhe megütésével egy kalapáccsal egy műanyag ütővel.
Ellenőrizze újra a főtengely axiális hézagát a forgattyús tengely eltávolításakor leírtak szerint. Ha a rés megnő, szereljen be nagyobb karimákkal rendelkező béléseket.
Szerelje be a közbenső lánckerék tengelyét és a felső lánckereket a csapágyakba az alatta lévő olajhoronnyal, szerelje be a közbenső lánckereket és a hajtólánc-vezetőt.
A főtengely lánckerék vagy a közbenső lánckerék cseréjekor ellenőrizze azok egymáshoz viszonyított helyzetét. Ehhez meg kell mérni a távolságot a hengerblokk végfelületétől a főtengely lánckerék és a közbenső lánckerék végfelületéig. A mérési különbség nem haladhatja meg a 0,1 mm-t. Ha az érték nagyobb, helyezzen beállító gyűrűt a főtengely lánckerék alá.
Szerelje fel a dugattyúkat és az összekötő rudakat a 3.4.5. szakaszban leírtak szerint.
Szerelje be a vezérműtengely meghajtót.
Szerelje be a lendkereket vagy a hajtótárcsákat (szakasz 3.6.4).
Szerelje be a tengelykapcsolót a lendkeréken és a tengelykapcsoló házán lévő jelöléseknek megfelelően, középre állítva az előhajtott tengelykapcsoló tárcsát (szakasz 9.2).
Szerelje be az olajszivattyút (lásd a 4.1.1 szakaszt).
Szerelje be az olajteknőt (szakasz 4.2).
A hátralévő munkát fordított sorrendben hajtsa végre.
