A forgattyústengely szíjtárcsáján a rögzítőcsavarok furatai úgy vannak elhelyezve, hogy a szíjtárcsát csak egy bizonyos pozícióban lehessen felszerelni. ábrán. A 80. ábra a főtengely elülső végének metszetét mutatja.

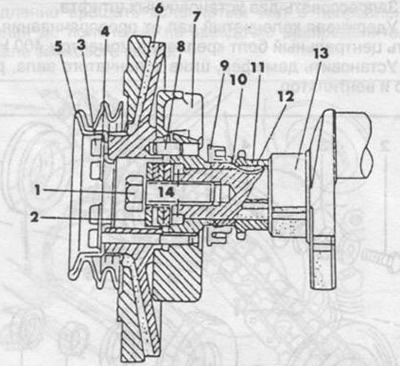

Rajz. 80. Szíjtárcsa és lengéscsillapító szakasza.
1 - M8 csavar,
2 - Belleville alátét,
3 - M18 csavar,
4 - alátét,
5 - szíjtárcsa,
6 - lengéscsillapító,
7 - kiegyensúlyozó tárcsa,
8 - szerelőcsap,
9 - olajtömítés,
10 - távtartó,
11 - főtengely lánckerék,
12 - kulcs,
13 - főtengely,
14 - rögzítőcsap 8x8.
Szétszereléskor tegye a következőket:
Távolítsa el a hűtőt és a ventilátort.
Lazítsa meg az összes hajtószíjat, majd távolítsa el.
Biztosítsa a főtengelyt elfordulás ellen. A javításhoz kapcsolja be a sebességváltót vagy a rögzítőféket. Kiveheti az önindítót és rögzítheti a fogaskereket.
Távolítsa el a hat főtengely szíjtárcsa rögzítőcsavarját. Cserekor csak ugyanaz a szíjtárcsa szerelhető be.
Csavarja ki a csappantyút rögzítő központi csavart.
Középső lyukasztó segítségével jelölje meg a kiegyenlítő tárcsa és a főtengely egymáshoz viszonyított helyzetét (lásd az ábrát. 81).

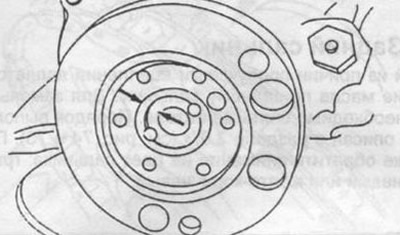

Rajz. 81. A kiegyensúlyozó tárcsa és a főtengely jelölése.
Egy lehúzó segítségével távolítsa el a kiegyensúlyozó tárcsát, ahogy az ábra mutatja. 82. Ügyeljen a három Belleville alátét helyzetére (homorúság iránya).

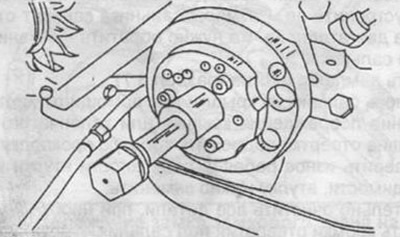

Rajz. 82. A kiegyensúlyozó tárcsa eltávolítása a főtengelyről.
Telepítéskor tegye a következőket:
Szerelje fel a kiegyensúlyozó tárcsát a főtengelyre, igazítsa a dübelcsapok furatait.
Helyezzen kulcsot a főtengelybe, és húzza meg az M18-as csavart, tegyen négy alátétet a csavarra homorú irányban a csavarfej felé.
Nyomja be a két rögzítőcsapot.
Miközben nem forog a főtengely, húzza meg a központi rögzítőcsavart 400 Nm nyomatékkal.
Szerelje be a lengéscsillapítót, a főtengely-tárcsát, a hűtőt és a ventilátort.

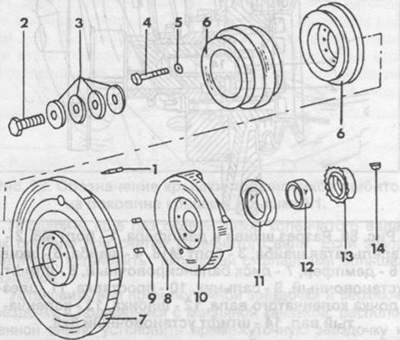

Rajz. 83. Szíjtárcsa és lengéscsillapító alkatrészek.
1 - szerelőcsap,
2 - M18 csavar,
3 - Belleville alátétek,
4 - M8 csavar,
5 - alátét,
6 - szíjtárcsa,
7 - lengéscsillapító,
8 - szerelőcsap,
9 - rögzítőcsap 8 mm,
10 - kiegyensúlyozó tárcsa,
11 - olajtömítés,
12 - persely,
13 - főtengely lánckerék,
14 - kulcs.
