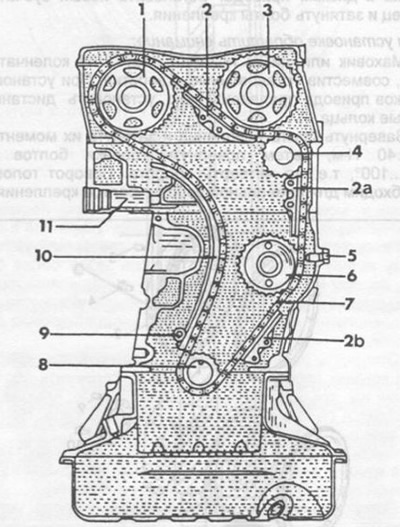

84. ábra. Vezérműtengely hajtás.
1 - kipufogó vezérműtengely,
2 - lánc lengéscsillapító,
3 - szívó vezérműtengely,
4 - vezető lánckerék,
5 - biztonsági csavar,
6 - közbenső lánckerék,
7 - kétsoros görgős lánc,
8 - főtengely lánckerék,
9 - a láncfeszítő saru tengelye,
10 - láncfeszítő saru,
11 - hidraulikus láncfeszítő.
A végtelenített lánc a forgást a főtengelyen lévő lánckerékről a két vezérműtengely lánckerékre, a vezető- és a közbenső lánckerékre továbbítja, és lengéscsillapító támasztja alá. A lánc feszességét a hengerblokkban elhelyezett, a sarura ható hidraulikus feszítő biztosítja.
A vezérműtengely lánckerekei kulcsokra vannak felszerelve és csavarozva.
