A tömítőgyűrűket szétszerelés után újakra kell cserélni.
Ne használjon kopott, sérült vagy oxidált munkafelületű dugattyúkat és hengereket. Csak új hengerszerelvényeket szereljen be.
Csak az előírt fékfolyadékot használja, nem szabad az eredetinél régebbi fékfolyadékot használni.

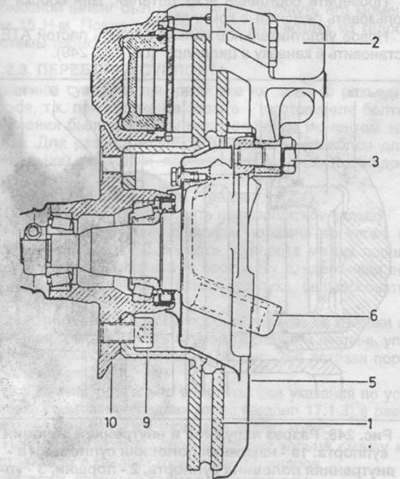

Rajz. 247. Féktárcsa, dugattyúk és féknyereg szakasza.
1 - féktárcsa,
2 - féknyereg,
3 - rögzítőcsavar,
5 - védőburkolat,
6 - forgó tengely,
9 - belső hatlapfejű csavar,
10 - első kerékagy.
Kenje meg a dugattyúkat és a tömítőgyűrűket (csészéket) tiszta fékfolyadékkal vagy fékzsírral. A legmegfelelőbb kenőanyag a fékberendezés gyártója által javasolt kenőanyag.
A féknyereg feleket szétszereléskor nem szabad szétválasztani, mert A gyári összeszereléskor a rögzítőcsavarokat egy bizonyos nyomatékkal meghúzták.
Távolítsa el a fékbetéteket a fent leírtak szerint.
(A teljes cikk elérhető a forráson: Mercedesman.ru)
Csavarhúzóval távolítsa el a porvédő gyűrűt.
Fogó segítségével tartsa a dugattyút a féknyeregben, és sűrített levegővel nyomja ki az ellenkező dugattyút (lásd az ábrát. 248).

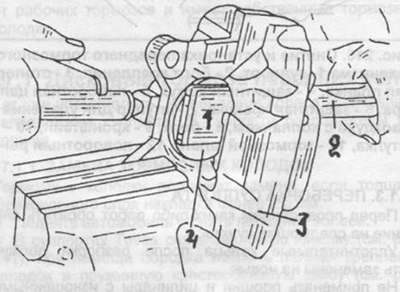

Rajz. 248. Dugattyúk eltávolítása a féknyeregről.
1 - gumibetét a hornyokon,
2 - spline,
3 - féknyereg,
4 - dugattyúk.
Távolítsa el a dugattyú tömítőgyűrűjét a henger hornyából. Nyomja ki a második dugattyút.
Ellenőrizze az összes alkatrész állapotát. Az összeszereléshez használjon javítókészleteket.
Kenje meg az új tömítőgyűrűt ATE pasztával, és szerelje be a henger hornyába (lásd az ábrát. 249).

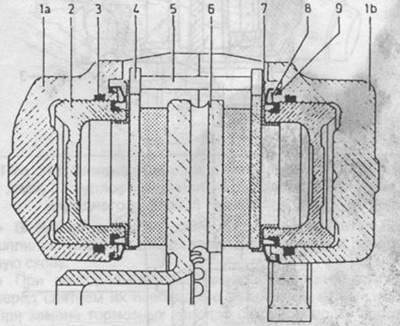

Rajz. 249. A féknyereg külső és belső felének metszete.
1a - a féknyereg külső fele,
1c - a féknyereg belső fele,
2 - dugattyúk,
3 - dugattyú tömítőgyűrű,
4 - fékbetét,
5 - fékbetét rögzítőcsap,
6 - féktárcsa,
7 - hőszigetelő képernyő,
8 - szorítógyűrű,
9 - porgyűrű.
Helyezze be a dugattyúkat a hengerekbe.
Egy sablon segítségével ellenőrizze a dugattyú helyzetét a féknyeregben, ahogy az ábra mutatja. 250. Ha szükséges, fordítsa el a dugattyút.

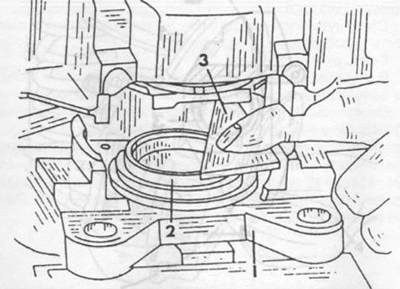

Rajz. 250. Sablon a dugattyú helyzetének ellenőrzéséhez.
1 - féknyereg,
2 - dugattyú,
3 - sablon.
Helyezze a porvédő sapkát a féknyereg vállára, és egy kézi prés segítségével 300 N erővel nyomja rá a féknyeregre.
Szerelje fel a hőszigetelő árnyékolót a dugattyúra úgy, hogy az árnyékoló kivágása egy vonalban legyen a dugattyú kiemelkedésével.
A féknyeregbe szerelt 000 589 496 300 szerszámmal nyomja be a hőszigetelő pajzsot a dugattyúba. A dugattyú kiemelkedésének legalább 0,1 mm-rel kell lennie a képernyő felülete felett. A külső és a belső dugattyúk képernyője eltérő.
Szerelje be a fékbetéteket a megfelelő részben leírtak szerint.
