A fékbetét rugók eltávolításához és felszereléséhez a szövegben említett szerelőeszközre van szükség. Ha hiányzik, a munka megkönnyítése érdekében el kell távolítani a hátsó kerékagyat. ábrán. A 257. ábra a rögzítőfék keresztmetszetét mutatja.

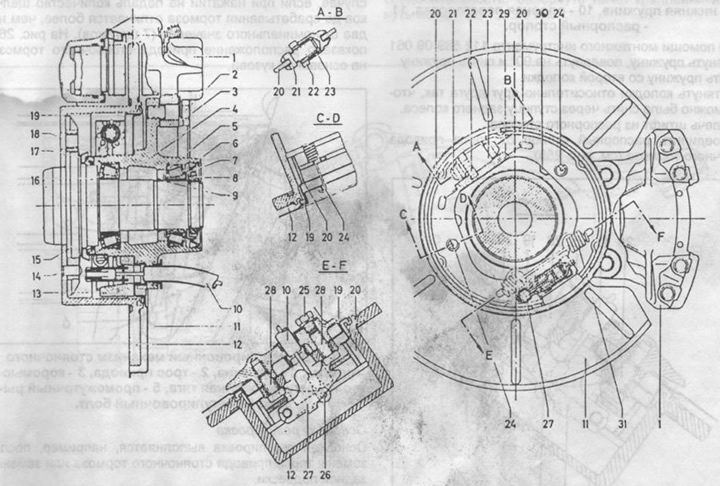

Rajz. 257. A rögzítőfék szakasza.
1 - féknyereg,
2 - csavarok,
3 - zárószalag,
4 - agytest,
5 - belső kúpgörgős csapágy,
6 - belső olajtömítés,
7 - olajtömítő gyűrű,
8 - csavar,
9 - távtartó hüvely,
10 - rögzítőfék kábel,
11 - védőburkolat,
12 - féktárcsa,
13 - támogató partíció,
14 - rögzítőcsap,
15 - hátsó kerékagy,
16 - külső kúpgörgős csapágy,
17 - porgyűrű,
18 - külső olajtömítés,
19 - rögzítőfék alap,
20 - fékbetétek,
21 - kiemelés,
22 - beállító csavar,
23 - távtartó hüvely,
24 - nyomórugó,
25 - csavar rugós alátéttel,
26 - csap,
27 - távtartó dugó,
28 - belső hatlapfejű csavar és rugós alátét,
29 - felső rugó,
30 - csavar és rugós alátét,
31 - alsó rugó.
Távolítsa el a féknyerget a féktömlővel.
Távolítsa el a féktárcsát.
Kösse le az alsó rugót.
Forgassa el a hátsó kerékagyat úgy, hogy az agyban lévő menetes furat a rugóval (1) szemben helyezkedjen el az ábra szerint. 258.

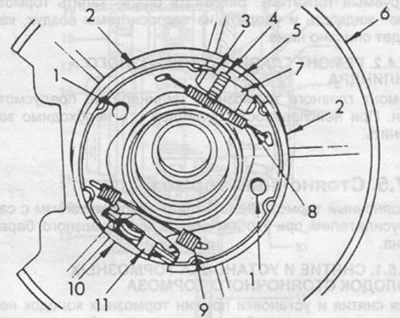

Rajz. 258. Rögzítőfékbetétek ki- és beszerelése.
1 - nyomórugó,
2 - fékbetétek,
3 - kiemelés,
4 - beállító csavar,
5 - rögzítőfék alap,
6 - védőburkolat,
7 - távtartó hüvely,
8 - felső rugó,
9 - alsó rugó,
10 - támogató partíció,
11 - távtartó dugó.
A 112 589 09 061 00 szerelőeszköz segítségével húzza vissza a rugót, fordítsa el 90°-kal, és távolítsa el a rugót.
Távolítsa el a rugót a második betétről.
Nyújtsa ki a párnákat egymáshoz képest, hogy a hátsó kerékagyon keresztül eltávolíthatók legyenek.
Távolítsa el a csapot a távtartó ütközőjéről.
Válassza le a távtartó ütközőjét a rögzítőfék kábeléről (lásd az ábrát. 259).

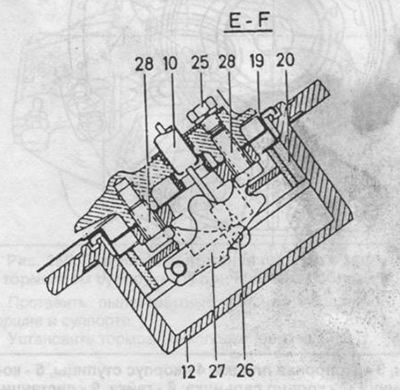

Rajz. 259. A távtartó dugó metszete. A jelöléseket a ábra mutatja. 257.
A fékbetétek beszerelésekor végezze el a következő munkát:
Vigyen fel Molycote pasztát a távtartó ütköző minden munkafelületére.
Szerelje be a meghajtókábelt és a távtartó ütközőjét rögzítő tűt.
[Az eredeti megtalálható a weboldalon MercedesMAN.ru]
Nyomja a távtartó ütközőt a védőburkolathoz.
Vigyen fel hosszú élettartamú kenőanyagot az ütköző menetére és az állítóanya hengeres felületére.
Szerelje össze a beállító eszközt. Csavarja be teljesen az ütközőt a távtartó hüvelybe.
Szerelje be a beállító eszközt a fékbetétek végei közé úgy, hogy a beállító csavar előre nézzen a menetirányban.
Szerelje fel a felső rugót a fékbetétekre.
Húzza el egymástól a fékbetéteket, helyezze a hátsó kerékagyra, és szereljen be egy távtartót a fékbetétek végei közé.
Helyezzen nyomórugót a fékbetétbe.
A fent említett rögzítőszerszám segítségével feszítse át a nyomórugót az agyban lévő menetes furaton, fordítsa el 90°-kal és rögzítse a védőburkolathoz.
Szerelőszerszám 116 589 016 200 Szerelje fel a rugót először az egyik fékbetétre, majd a másikra.
Szerelje be a féktárcsát és a féknyerget.
Állítsa be a rögzítőféket.
