Az erősítő eltávolítása a következő sorrendben történik:
Távolítsa el a főfékhengert.
Válassza le a vákuumtömlőt a nyomásfokozóról.
Távolítsa el a fedelet a műszerfal alatt, és válassza le a nyomógombot a fékpedálról.
Csavarja le a nyomásfokozó rögzítő anyákat belülről, és vegye le a fékrásegítőt.
Az erősítő felszerelése fordított sorrendben történik. Csavarja be a rögzítő anyákat és húzza meg 15...25 Nm nyomatékkal.
Webes forrásból átvett anyag mercedesman.ru

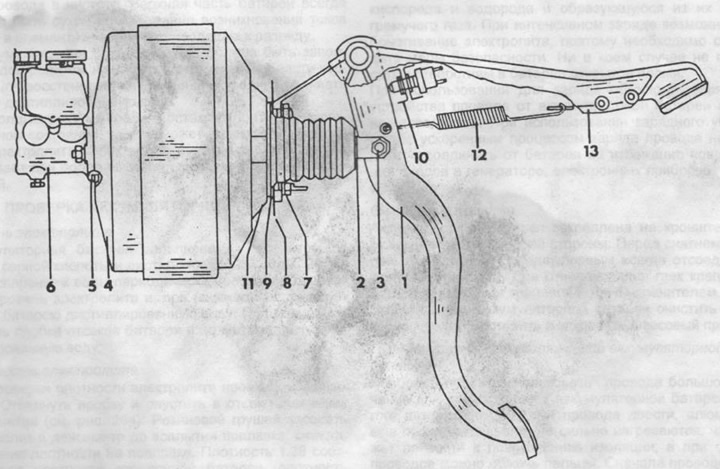

Rajz. 262. A fékrásegítő eltávolítása.
1 - fékpedál,
2 - fékpedál nyomó,
3 - csavar, csavar és rugós alátét,
4 - fékrásegítő,
5 - tömítőgyűrű,
6 - fő fékhenger,
7 - csavar,
8 - karosszéria panel,
9 - tömítés,
10 - fékjelző kapcsoló,
11 - közbenső karima,
12 - rugó,
13 - konzol.
