Távolítsa el a fékbetéteket (szakasz 17.2.1).
Csavarhúzóval távolítsa el a porvédő gyűrűt.
A kar segítségével nyomja be teljesen a dugattyút a fékhengerbe. Helyezzen egy fa távtartót a féknyereg üregébe a dugattyúk közé, és az ujjával tartva nyomja ki a második dugattyút sűrített levegővel.
Távolítsa el a dugattyú tömítőgyűrűjét a henger hornyából. Nyomja ki a második dugattyút, és távolítsa el a dugattyú tömítőgyűrűjét. ábrán. A 256. ábra a dugattyút és alkatrészeit mutatja.

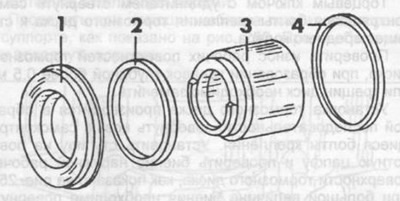

Rajz. 256. Dugattyú és részei.
1 - porgyűrű,
2 - tömítőgyűrű,
3 - dugattyú,
4 - szorítógyűrű.
Tisztítsa meg alaposan az összes alkatrészt. Minden utasítás az első kerék fékeinek beszereléséhez (szakasz 17.1.3) a hátsó kerékfékekre egyaránt érvényes.
[A teljes cikk elérhető a forráson: www.MercedesMan.ru]
Kenje be kenőanyaggal az új O-gyűrűket, és helyezze őket a fékhengerek hornyaiba.
Helyezze be a dugattyúkat a fékhengerekbe.
Egy sablon segítségével ellenőrizze a dugattyú helyzetét a féknyereghez képest, ahogy az ábra mutatja. 255. Ha szükséges, forgassa el a dugattyút fogóval.

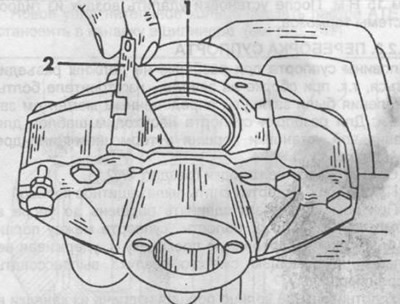

Rajz. 255. A dugattyú helyzetének ellenőrzése a hátsó féknyeregben (1) sablon (2) segítségével.
