Emelje fel az autót és vegye le a kerekeket.
Lyukasztó segítségével távolítsa el a fékbetétek felső csapját, távolítsa el a rugós kereszt alakú tartót és távolítsa el az alsó csapot. ábrán. A 253. ábra a hátsó kerék féknyeregét mutatja.

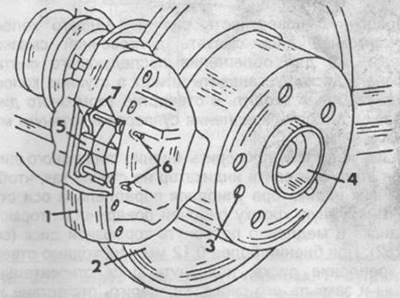

Rajz. 253. Hátsó kerék fékmechanizmusa.
1 - féknyereg,
2 - féktárcsa,
3 - rögzítőcsap,
4 - hátsó kerékagy,
5 - rugós kereszt alakú konzol,
6 - fékbetét rögzítőcsap,
7 - fékbetét.
Távolítsa el a fékbetéteket.
A fékbetétek újbóli használatakor azokat meg kell jelölni, majd eltávolítás előtt el kell távolítani. A fékbetétek cseréjekor egyszerűen távolítsa el a régi fékbetéteket. Ha a fékbetét nem távolítható el a féknyereg üregéből, rögzítsen egy huzalhurkot a lyukba, és rántsa ki a fékbetétet.
Alaposan tisztítsa meg a fékbetét üregeit, és ellenőrizze a porgyűrűk és hengerek állapotát.
Ha a fékbetétek erősen elhasználódtak, akkor a fékhengerekben lévő dugattyúkat el kell távolítani egymástól. Ügyeljen a fékfolyadék szintjére a tartályban, és ha szükséges, szívjon ki a folyadék egy részét.
A fékbetétek beszerelésekor végezze el a következő munkát:
A fékbetét alapjának felületén, az ábrán nyilakkal látható. 245, vigyen fel egy réteg Molycote "u" pasztát, és helyezzen be új párnákat a féknyeregbe.
Szerelje be a rugós kereszt alakú tartót, és helyezze be a fékbetét rögzítőcsapját a féknyeregbe. Nyomja meg a tűzőkapocs szabad végét, és helyezze be a második ujját.
Ellenőrizze a fékbetétek mozgását a féknyereg üregében.
Nyomja meg többször a fékpedált, hogy a fékbetétek a megfelelő helyzetben legyenek.
Helyezze el és rögzítse az első kerekeket, engedje le az autót a kerekeire.
A féknyereg ki- és beszerelése
A féknyereg eltávolítása és felszerelése egyszerű. A féktömlő leválasztása után csavarja ki a féknyereg két rögzítőcsavarját, és vegye le a féknyerget. Beszereléskor használjon új oldallapot, húzza meg a rögzítőcsavarokat és húzza meg 50 Nm nyomatékkal. Ha a féktömlőt leválasztották, húzza meg 15 Nm nyomatékkal. A beszerelés után távolítsa el a levegőt a fékhidraulikus rendszerből.

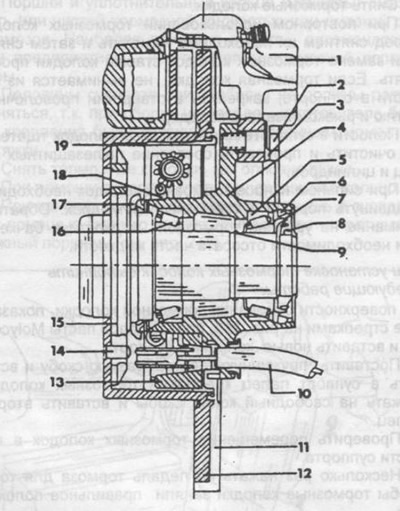

Rajz. 254. A hátsó kerék fékmechanizmusának szakasza.
1 - féknyereg,
2 - csavar,
3 - zárószalag,
4 - agytest,
5 - belső kúpgörgős csapágy,
6 - olajtömítés,
8 - csavar,
9 - távtartó hüvely,
10 - rögzítőfék kábel,
11 - védőburkolat,
12 - féktárcsa,
13 - támogató partíció,
14 - rögzítőcsap,
15 - hátsó kerékagy,
16 - külső kúpgörgős csapágy,
17 - porgyűrű,
18 - olajtömítés,
19 - rögzítőfék alap.
