Rajz. 231. Csavarja ki a hátsó kerékagy anyáját.
1 - hátsó kerékagy,
2 - speciális kulcs,
3 - lemez beszereléshez és szétszereléshez,
4 - hosszabbító kábel.
Egy villáskulccsal óvatosan húzza meg az agy rögzítő anyáját 0,04-0,06 mm tengelyirányú hézagig a csapágyakban.
Rögzítse a tartót a jelzővel az agytesthez.
Ellenőrizze az axiális játékot a hátsó kerékagy csapágyaiban az agy rögzítőanyájának óvatos meghúzásával vagy meglazításával. Ha a rögzítő anyát túlfeszítik, az axiális hézag beállítása megszakad, és a távtartót ki kell cserélni. Az agyrögzítő csavar lecsavarásakor nem kell módosítani az agycsapágyak axiális hézagát.
Rögzítse az agy rögzítő anyáját két helyen úgy, hogy az csavar nyakán lévő lyukakat a hátsó kerékagy hornyaiba nyomja (233. ábra).

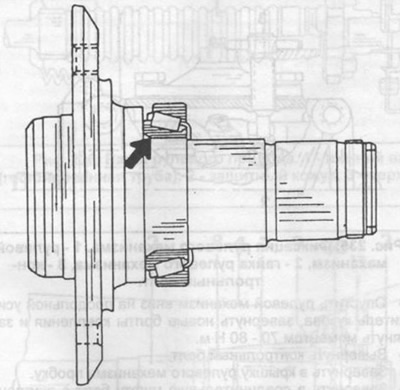

Rajz. 232. A hátsó kerékagy szakasza. A nyíl mutatja a tömítőgyűrű helyzetét.

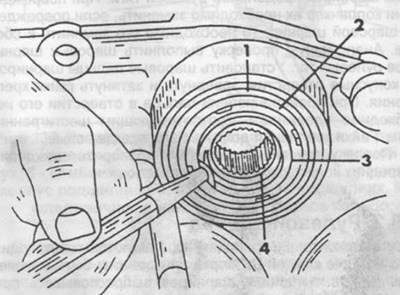

Rajz. 233. A hátsó kerékagy csavar rögzítése.
1 - olajtömítés,
2 - csapágygyűrű,
3 - agy rögzítő csavar,
4 - belső csapágy.
Szerelje fel a tengelyrögzítő csavart a hátsó kerékagyra, és húzza meg.
(A publikáció újranyomtatva erről a forrásról: mercedesman.ru)
Szerelje be a rögzítőfékbetéteket.
Szerelje be a féktárcsát és a féknyerget.
Légtelenítse a fékrendszert.
