Távolítsa el a tengelytengely egységet a leírás szerint szakasz 14.3.
Csavarhúzóval távolítsa el az olajtömítést a csapágysapkáról, és helyezzen egy rongyot a csavarhúzó alá, hogy elkerülje a sapka felületének sérülését, amint az ábra mutatja. 226.

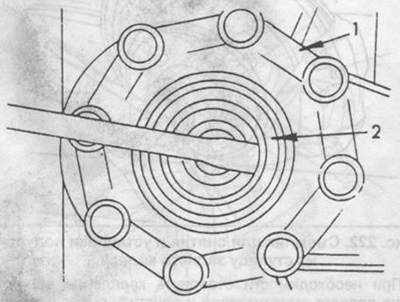

Rajz. 226. Az olajtömítés eltávolítása a fő fogaskerék csapágyfedeléről. A csavarhúzó pengéjének helyzete az olajtömítés eltávolításakor.
1 - olajtömítés fedél,
2 - olajtömítés.
Ellenőrizze a munkafelület állapotát a tengelytengely belső végén, és szükség esetén cserélje ki a tengelytengelyt. A belső felületen lévő olajtömítések olajleeresztő csavarhornyokkal vannak ellátva, különböző forgásirányokkal. A bal tengely tengelyén az irány jobb (pirossal jelölve); a jobb tengely tengelyén, bal irány (zölddel jelölve).
[Eredeti a weboldalon megjelent: MercedesMan.ru]
A tömítések cseréje elfogadhatatlan, mert... ez megzavarja a munkájukat. Beszerelés előtt össze kell hasonlítani az új olajtömítést a burkolatról eltávolítottal.
Egy tüskével nyomjon bele egy új tömítést a külső felületére tömítőanyaggal a burkolatba. Helyes felszerelés esetén az olajtömítés végfelületének egybe kell esnie a csapágysapka végével.
Szerelje fel a tengelytengely egységet a távtartó gyűrűvel a pontban leírtak szerint szakasz 14.3.
Helyezzen egy új szerelőgyűrűt a tengely végére. Ellenőrizze a tengelyirányú hézagot a tengelytengely belső vége és a differenciálmű háza között. A résnek észrevehetetlennek kell lennie, de a beállító gyűrűnek forognia kell a horonyban. Ha szükséges, szereljen fel vastagabb vagy vékonyabb rögzítőgyűrűt.
Öntse az előírt olajat a főhajtómű házába a betöltőnyílás alsó széléig.
