Csavarja ki a rögzítőcsavarokat, vegye le a féknyerget és rögzítse a felfüggesztéshez dróthoroggal a féktömlő megfeszítése nélkül.
Csavarja ki a tengelytengelyt a hátsó kerékagyhoz rögzítő csavart, és nyomja ki a tengelytengelyt az kerékagyból, az ábra szerint. 222.
Ha szükséges, csavarja le a lengéscsillapító felső végének rögzítését, és engedje le a felfüggesztőkart a rugóütközőre.
Helyezzen egy emelőt a főhajtómű háza alá, és emelje fel a főhajtóművet. Csavarja le a fő fogaskerék hátsó gumitartójának rögzítését a karosszéria tövéhez, és engedje le a fő fogaskereket.
Alaposan tisztítsa meg a végső meghajtó házának felületeit.
Csavarja ki a rögzítőcsavarokat és távolítsa el a csapágyfedeleket.
Fogóval távolítsa el a beállítógyűrűt a tengelytengely belső végéről, ahogy az ábra mutatja. 227.

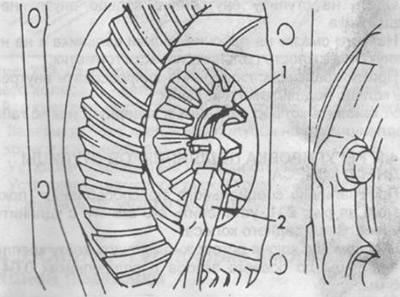

Rajz. 227. A szerelőgyűrű eltávolítása.
1 - hajlított végű fogó,
2 - szerelőgyűrű.
Távolítsa el a tengelytengelyt a tengelyfogaskerékről, és távolítsa el a távtartó gyűrűt. A tengelytengely csuklópántjai a beépített tengelytengelyben úszó típusúak, a csuklópántok tengelyirányú elmozdulása 15-20 mm, ha a felfüggesztőkar a rugóütközőn van, a csuklópántok tengelyirányú mozgása 30 mm;.
Mert Az olajtömítés egy olajleeresztő hornyot tartalmaz, a beszereléskor ügyeljen a tengelyek jelölésére. Az "R" (jobb) és "L" (bal) jelölések a tengelytengely belső végének végén találhatók. A jelölés helye az ábrán látható. 228.

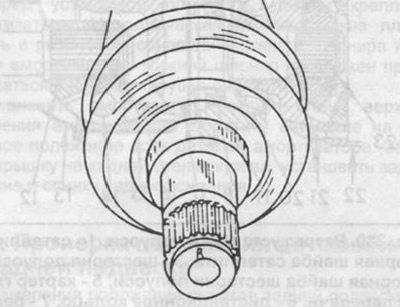

Rajz. 228. Jelölés a tengelytengelyen.
A tengelytengely beszerelésekor végezze el a következő munkákat:
Ha új tengelytengelyt szerelnek be, beszerelés előtt helyezze fel a régi tengelyről eltávolított távtartó gyűrűt (229. ábra).

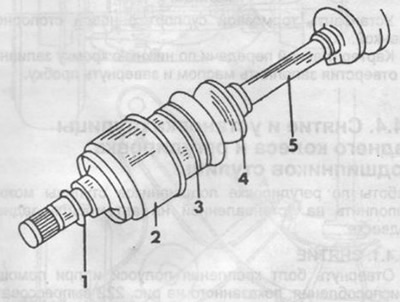

Rajz. 229. Hátsó futómű tengely.
1 - távtartó gyűrű,
2 - gumi mandzsetta,
3 - támasztó hüvely,
4 - gumi mandzsetta,
5 - tengelytengely.
Szerelje be a tengelytengely szerelvényt a tengelytengely fogaskerekébe, és helyezzen egy új szerelőgyűrűt a tengelyvég hornyába. ábrán. A 230. ábra a tengelytengely belső végének beépítésének metszete, a távtartó gyűrű helyzete és az alkatrészek megjelölése látható.

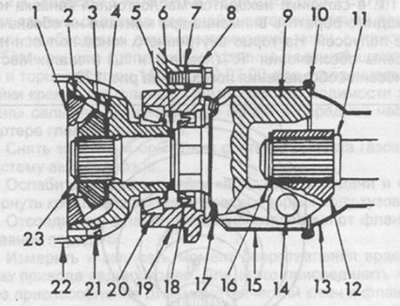

Rajz. 230. Tengely szerelési szakasz.
1 - műhold,
2 - műhold alátét,
3 - tengely fogaskerék,
4 - tengely fogaskerék támasztó alátét,
5 - főhajtómű ház,
6 - távtartó gyűrű,
7 - beállító gyűrű,
8 - csapágyfedél,
9 - belső zsanértengely,
10 - tömítőgyűrű,
11 - tengely tengely,
12 - külső zsanértest,
13 - támasztó hüvely,
14 - labda,
15 - védőhüvely,
16 - szerelőgyűrű,
17 - tömítőgyűrű,
18 - olajtömítés,
19 - tömítőgyűrű,
20 - kúpgörgős csapágy,
21 - differenciálház,
22 - műholdas tengely,
23 - szerelőgyűrű.
Ellenőrizze a tengelyirányú hézagot a tengelytengely belső vége és a differenciálmű háza között. Amint azt a 14.2.2. a tengelyirányú játéknak észrevehetetlennek kell lennie.
Végül szerelje fel a tengelytengelyt és a készülék segítségével az ábrán látható módon. 222 nyomja be a tengelytengely külső végét a hátsó kerékagyba.
Csavarja be a tengelytengely rögzítőcsavarját az agyba, és húzza meg.
Emelje fel a fő fogaskereket.
Csavarja be a hátsó gumitámaszt a karosszéria aljához rögzítő csavarokat, és húzza meg őket.
Engedje le az emelőt.
Szerelje be a féknyerget egy új reteszelőrúddal.
Töltse fel olajjal a főhajtómű házát a betöltőnyílás alsó széle mentén, és húzza meg a dugót.
