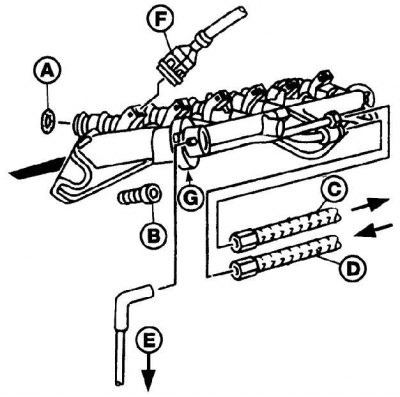

Üzemanyagvezeték
A – üzemanyagporlasztó tömítőgyűrűje; B – az üzemanyag-vezeték rögzítőcsavarjai; C - visszatérő üzemanyag-tömlő; D - üzemanyag-ellátó tömlő; E - a fojtószelepház vákuumtömlője; F – az üzemanyag-porlasztó elektromos aljzata; G - üzemanyagnyomás-szabályozó
Üzemanyagvezeték és üzemanyag-befecskendezők
A - üzemanyag-befecskendező test; B – az üzemanyagporlasztó felső tömítőgyűrűje; C - az üzemanyag-befecskendező szelep alsó tömítőgyűrűje; D - rögzítő konzol; E - üzemanyag-vezeték; F - üzemanyag-befecskendező szelep rögzítőeleme
1. Szüntesse meg a nyomást az üzemanyagrendszerben.
2. Távolítsa el a földelő vezetéket az akkumulátorról.
3. Lazítsa meg a bilincseket, amelyek a légáramlásmérőt a szívócsőhöz kötik, és távolítsák el a hengerfej felett található tömlőt.
4. Csavarja ki az összekötő anyákat, és válassza le az üzemanyag-ellátó és visszatérő üzemanyagvezetékeket az üzemanyagvezetékről (lásd az rajz üzemanyagvezeték).
5. Válassza le a vákuumtömlőt az üzemanyagnyomás-szabályozóról.
6. Válassza le az elektromos csatlakozókat az üzemanyag-befecskendezőkről. Oldja ki a kábelköteget a tüzelőanyag-vezeték tartóiról.
7. Csavarja ki a rögzítőcsavarokat, és távolítsa el az üzemanyagvezetéket az üzemanyag-befecskendezőkkel együtt a szívócsonkból. Távolítsa el az alsó O-gyűrűket az üzemanyag-befecskendezőkről.
8. Távolítsa el a tartókonzolokat, és távolítsa el az üzemanyag-befecskendezőket az üzemanyag-vezetékről. Távolítsa el a felső O-gyűrűket az üzemanyag-befecskendezőkről (lásd az rajz Üzemanyagvezeték és üzemanyag-befecskendezők).
Telepítés
1. Az üzemanyag-befecskendezők beszerelésekor ügyeljen arra, hogy a rögzítőkonzoljuk egy vonalban legyen a megfelelő füllel.
2. Az üzemanyag-befecskendező szelep felszerelése előtt szereljen be egy új felső O-gyűrűt, miután vékony olajréteggel megkente (lásd az rajz Önszintező hátsó felfüggesztési elemek).
3. Az üzemanyag-vezeték tüzelőanyag-befecskendezőkkel történő felszerelése az eltávolítás fordított sorrendjében történik, figyelembe véve a következő pontokat.
4. Beszereléskor javasolt az üzemanyag-befecskendezők alsó O-gyűrűit cserélni.
5. Beszereléskor vigyen fel egy vékony réteg motorolajat az üzemanyag-befecskendező szelep alsó O-gyűrűire.
6. Csatlakoztassa az üzemanyag-tömlőket az üzemanyag-vezetékhez. Ugyanakkor ne feledje, hogy az üzemanyag-ellátó tömlő az üzemanyag-vezeték alsó leágazó csövéhez van rögzítve.
7. Húzza meg az üzemanyag-vezetéket a szívócsatorna csavarjain a megfelelő nyomatékkal.
