Eltávolítás

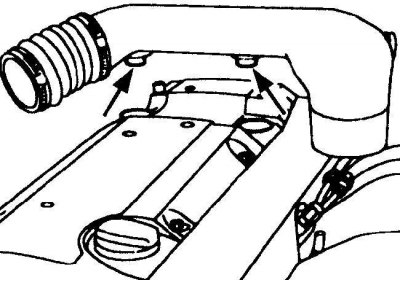

A légbeszívó cső gumirögzítőinek elhelyezkedése a hengerfejhez
Szívócsonk rögzítőelemei
A – szívócső; B – csavarok, amelyek a szívócsonkot a hengerfejhez rögzítik; C – cső az olajszintmérő pálca számára; D – tömítés
A cikk a weboldal adatain alapul (mercedesman.ru)
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Lazítsa meg a bilincseket, és távolítsa el a légbeszívó csövet a hengerfejburkolat gumirögzítőiről. Válassza le az elektromos csatlakozót a motor levegő hőmérséklet-érzékelőjéről (lásd az ábrát. A légbeszívó cső gumirögzítőinek elhelyezkedése a hengerfejhez).
3. Távolítsa el az üzemanyag-befecskendezőket és az üzemanyagvezetéket.
4. Jelölje meg és válassza le az összes vákuumtömlőt a szívócsőről.
5. Távolítsa el a kábelköteget a szívócsonkon lévő tartókonzolokból.
6. Távolítsa el a motorolajszint-mérő pálcát, majd csavarja le az olajszintmérő pálca csövét a szívócsőről (lásd az ábrát. Szívócsonk rögzítőelemei).
7. Fokozatosan és egymás után csavarja ki a csavarokat, amelyek a szívócsonkot a hengerfejhez rögzítik.
8. Lazítsa meg a két fojtószelepház-tömlőt a szívócső alsó felületéhez rögzítő bilincseket.
9. Távolítsa el a szívócsonkot a hengerfejről, és válassza le a fojtószelepházról. Távolítsa el a tömítéseket.
10. Távolítsa el a műanyag dugókat, csavarja ki a csavarokat és távolítsa el a rezonátort a szívócsőről.
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik, figyelembe véve a következő pontokat.
2. Tisztítsa meg a szívócső és a hengerfej illeszkedő felületeit.
3. Szereljen be új szívócsatorna tömítéseket.
4. Húzza meg a szívócsonkot a hengerfejhez rögzítő csavarokat a szükséges nyomatékkal.
